Abstandshalter aus Kunststoff
Abstandshalter 2,2 mm
Abstandshalter aus Kunststoff mit 2,2 mm Innendurchmesser Abstandshalter aus Kunststoff mit 2,2 mm Innendurchmesser eignen sich besonders für kompakte Konstruktionen, bei denen Bauteile auf einem definierten Abstand zueinander gehalten werden sollen. Aufgrund des kleinen Innendurchmessers können die Distanzstücke beispielsweise in Verbindung mit entsprechend dimensionierten Schrauben, Stiften oder anderen Verbindungselementen eingesetzt werden. Unsere Distanzstücke mit 2,2 mm Bohrung stehen in unterschiedlichen Längen und Außenmaßen zur Verfügung. Dadurch kann die Ausführung passend zum benötigten Abstand und zum vorhandenen Einbauraum ausgewählt werden. Typische Einsatzmöglichkeiten finden sich beispielsweise im Gerätebau, in elektrischen und elektronischen Baugruppen, im Maschinenbau sowie in allgemeinen technischen Konstruktionen. Den passenden Abstandshalter mit 2,2 mm Innendurchmesser auswählen Neben dem Innendurchmesser sind bei der Auswahl eines geeigneten Abstandshalters insbesondere Länge und Außendurchmesser relevant. Die Länge des Distanzstücks bestimmt den Abstand zwischen den miteinander verbundenen beziehungsweise montierten Bauteilen. Der Außendurchmesser beeinflusst unter anderem die verfügbare Auflagefläche sowie den benötigten Einbauraum. Kunststoff bietet abhängig vom verwendeten Werkstoff zusätzliche Eigenschaften wie geringes Gewicht, Korrosionsbeständigkeit und elektrische Isolation. Dadurch können Kunststoff-Distanzstücke eine interessante Alternative zu metallischen Abstandshaltern darstellen. Je nach Konstruktion können die Abstandshalter beispielsweise mit Kunststoffschrauben kombiniert werden. Soll die Verbindung weitgehend metallfrei oder elektrisch trennend aufgebaut werden, können zusätzlich Kunststoffmuttern und Unterlegscheiben aus Kunststoff eingesetzt werden. Weitere Abmessungen und individuelle Distanzstücke Weitere Innendurchmesser, Längen und Außenmaße finden Sie in unserer Übersicht der Abstandshalter und Distanzstücke aus Kunststoff. Sie benötigen einen abweichenden Innen- oder Außendurchmesser, eine besondere Länge oder eine vollständig individuelle Distanzhülse? Abhängig von Werkstoff, Stückzahl, Geometrie und Fertigungsverfahren können auch Sonderabmessungen geprüft werden.Unter dem folgenden Link, können Sie Kunststoffteile nach Zeichnung direkt bei uns anfragen.
Abstandshalter 3,2 mm
Abstandshalter aus Kunststoff mit 3,2 mm InnendurchmesserAbstandshalter aus Kunststoff mit 3,2 mm Innendurchmesser dienen zur definierten Distanzierung und Positionierung von Bauteilen innerhalb technischer Konstruktionen. Die durchgehende Bohrung ermöglicht beispielsweise die Durchführung einer entsprechend dimensionierten Schraube, eines Bolzens oder eines anderen Verbindungselements. Unsere Distanzstücke mit 3,2 mm Innendurchmesser sind in unterschiedlichen Längen und Außenmaßen erhältlich. Dadurch lässt sich die passende Distanzhülse gezielt anhand der jeweiligen Einbausituation auswählen.Einsatzmöglichkeiten ergeben sich beispielsweise im Maschinen- und Gerätebau, bei Gehäusen, elektrischen und elektronischen Baugruppen sowie in zahlreichen Montageanwendungen. Worauf kommt es bei der Auswahl an? Der Innendurchmesser ist nur eines der entscheidenden Maße eines Abstandshalters. Ebenso wichtig sind Länge und Außendurchmesser. Die Länge definiert den gewünschten Abstand zwischen den Bauteilen. Der Außendurchmesser bestimmt dagegen die äußere Geometrie des Distanzstücks und beeinflusst unter anderem Auflagefläche und Platzbedarf innerhalb der Konstruktion. Abstandshalter aus Kunststoff können abhängig vom verwendeten Werkstoff Vorteile wie Korrosionsbeständigkeit, geringes Gewicht und elektrisch isolierende Eigenschaften bieten. Insbesondere bei elektrischen beziehungsweise elektronischen Konstruktionen kann die Werkstoffauswahl deshalb eine zusätzliche Rolle spielen. Für eine passende Verbindung können die Distanzstücke beispielsweise mit Schrauben aus Kunststoff kombiniert werden. Darüber hinaus stehen Kunststoffmuttern und Unterlegscheiben aus Kunststoff für unterschiedliche technische Verbindungslösungen zur Verfügung. Abstandshalter in weiteren Größen Neben 3,2 mm Innendurchmesser bietet Kufast Abstandshalter und Distanzstücke in zahlreichen weiteren Abmessungen an. Die verfügbaren Größen finden Sie in unserer Kategorie Abstandshalter aus Kunststoff. Passt keine vorhandene Standardabmessung zu Ihrer Konstruktion, können abhängig von Menge und technischen Anforderungen auch individuelle Lösungen geprüft werden. Senden Sie uns hierfür Ihre benötigten Abmessungen oder eine technische Zeichnung. Hier gelangen Sie direkt zu unserem Kontaktformular für kundenspezifische Anfragen.
Abstandshalter 4,2 mm
Abstandshalter aus Kunststoff mit 4,2 mm Innendurchmesser Mit Abstandshaltern aus Kunststoff mit 4,2 mm Innendurchmesser lassen sich definierte Abstände zwischen Bauteilen innerhalb technischer Konstruktionen herstellen. Die zentrale Bohrung ermöglicht die Durchführung geeigneter Schrauben, Bolzen oder anderer Verbindungselemente. Die verfügbaren Distanzstücke mit 4,2 mm Bohrung unterscheiden sich hinsichtlich Außendurchmesser und Länge. Dadurch kann die Ausführung passend zum gewünschten Abstand und zu den konstruktiven Platzverhältnissen ausgewählt werden. Kunststoff-Abstandshalter kommen beispielsweise im Maschinenbau, Gerätebau, Elektrobereich, Gehäusebau sowie bei allgemeinen Montagekonstruktionen zum Einsatz. Länge und Außendurchmesser passend zur Konstruktion wählen Neben dem Innendurchmesser von 4,2 mm spielen insbesondere Länge und Außendurchmesser des Distanzstücks eine wichtige Rolle. Über unterschiedliche Längen können verschiedene Abstände zwischen zwei Bauteilen realisiert werden. Der Außendurchmesser beeinflusst wiederum die Auflagefläche und den benötigten Bauraum. Abhängig vom verwendeten Kunststoff können Distanzstücke zusätzliche Vorteile gegenüber metallischen Lösungen bieten. Dazu zählen beispielsweise geringes Gewicht, Korrosionsbeständigkeit und elektrisch isolierende Eigenschaften. Bei Bedarf lassen sich Kunststoff-Abstandshalter mit weiteren Verbindungselementen kombinieren. Dazu gehören beispielsweise Kunststoffschrauben, Muttern aus Kunststoff sowie Kunststoff-Unterlegscheiben. So können je nach Anwendung komplette Verbindungslösungen mit unterschiedlichen Kunststoffkomponenten aufgebaut werden. Standardabmessungen und SonderlösungenEinen Überblick über weitere Innendurchmesser und verfügbare Größen erhalten Sie in unserer Auswahl an Abstandshaltern und Distanzstücken aus Kunststoff. Sollte die benötigte Kombination aus Innendurchmesser, Außendurchmesser und Länge nicht im Standardsortiment enthalten sein, prüfen wir gerne auch eine individuelle Ausführung. Abhängig von Werkstoff, Geometrie, Stückzahl und Fertigungsverfahren können Sonderabmessungen oder vollständig kundenspezifische Bauteile realisierbar sein. Weitere Informationen hierzu finden Sie unter individuelle Kunststoffteile nach Zeichnung fertigen lassen. Alternativ können Sie direkt über den folgenden Link, Ihre individuelle Abmessung anfragen.

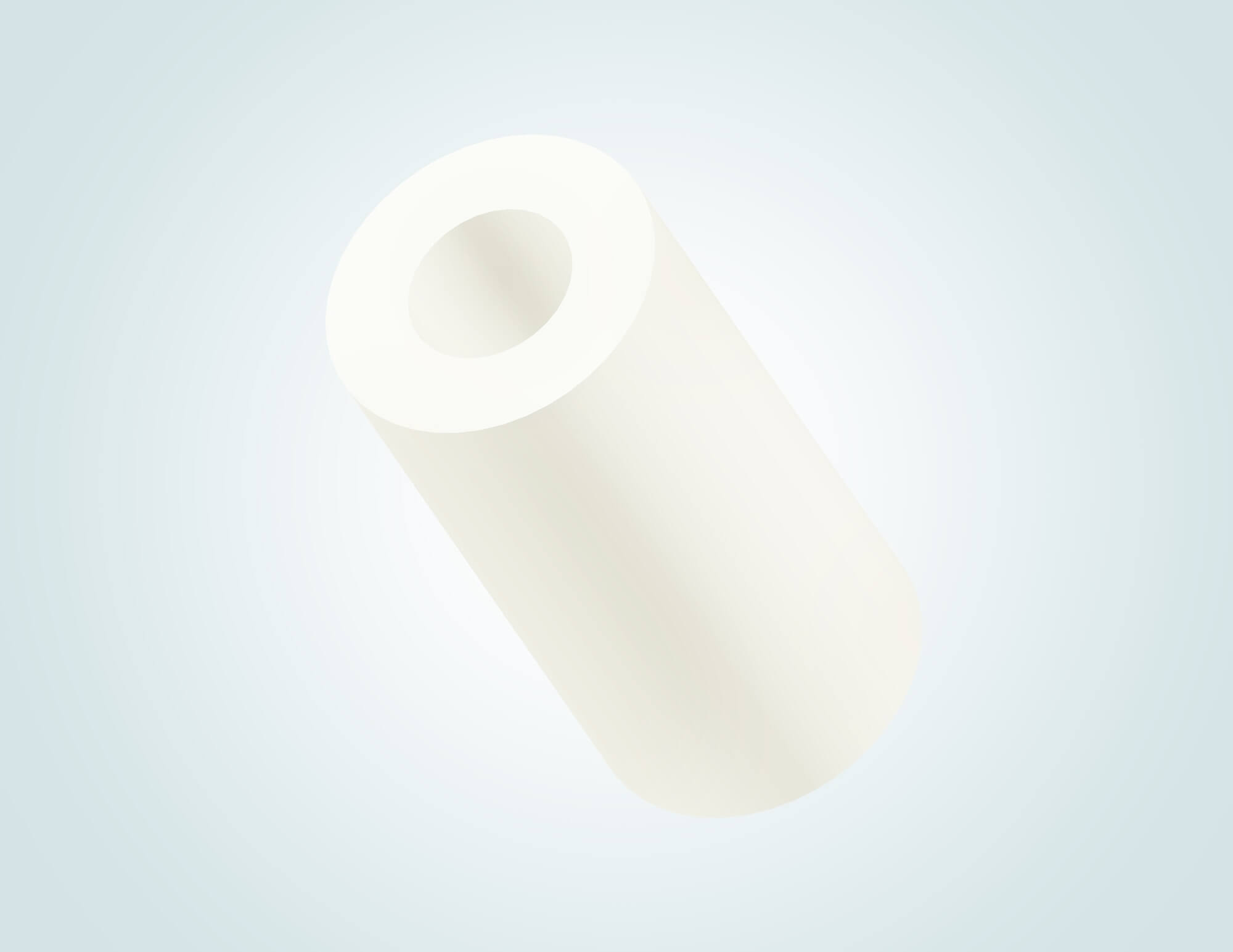

Abstandshalter 5,3 mm
Kunststoff-Abstandshalter mit 5,3 mm Innendurchmesser aus PolyamidDefinierte Abstände für präzise technische KonstruktionenBauteile müssen innerhalb technischer Baugruppen häufig in einem exakt definierten Abstand zueinander montiert werden. Kunststoff-Abstandshalter mit 5,3 mm Innendurchmesser aus Polyamid natur schaffen den erforderlichen Zwischenraum und ermöglichen eine saubere Führung der eingesetzten Schraubverbindung.Der durchgehende Innendurchmesser von 5,3 mm macht diese Abstandshalter insbesondere für Konstruktionen interessant, bei denen eine entsprechende Schraube oder Befestigungsachse durch die Distanzhülse geführt werden soll. Unterschiedliche Außendurchmesser und Höhen ermöglichen es, den Abstandshalter gezielt an die jeweilige Einbausituation und benötigte Distanz anzupassen.Durch die Fertigung aus Polyamid (PA) verbinden die Distanzstücke ein geringes Gewicht mit Korrosionsfreiheit und elektrischer Isolation. Dadurch eignen sie sich für zahlreiche Anwendungen im Maschinenbau, Gerätebau, in der Elektrotechnik und in industriellen Baugruppen.Eigenschaften und VorteileIhre Vorteile auf einen Blick✔ 5,3 mm Innendurchmesser✔ Zahlreiche Höhen für unterschiedliche Distanzmaße✔ Verschiedene Außendurchmesser verfügbar✔ Präzise Trennung und Positionierung von Bauteilen✔ Korrosionsfrei und rostbeständig✔ Elektrisch isolierend✔ Geringes Eigengewicht✔ Keine zusätzliche Gewindefunktion erforderlich✔ Vielseitig mit Kunststoff- und Metallschrauben kombinierbarDer Abstandshalter übernimmt innerhalb der Konstruktion eine klar definierte Funktion: Er hält zwei Bauteile auf Abstand, während eine Schraube oder ein anderes Befestigungselement durch die zentrale Bohrung geführt werden kann.Typische EinsatzbereicheKunststoff-Abstandshalter mit 5,3 mm Bohrung lassen sich überall dort einsetzen, wo Bauteile räumlich voneinander getrennt und gleichzeitig über eine gemeinsame Verschraubung verbunden werden sollen.Typische Einsatzbereiche sind:• Maschinen- und Anlagenbau• Geräte- und Apparatebau• Elektrotechnik und Elektronik• Schaltschrankbau• Gehäusekonstruktionen• Montageplatten und Abdeckungen• Mess- und Prüftechnik• Automatisierungstechnik• Vorrichtungsbau• Technische KunststoffkonstruktionenJe nach gewählter Höhe lassen sich kleine Zwischenräume ebenso realisieren wie deutlich größere Abstände innerhalb einer Baugruppe.Abstandshalter, Distanzhülse oder Distanzstück?Für diese Bauteile werden in der technischen Praxis unterschiedliche Bezeichnungen verwendet. Neben Kunststoff-Abstandshalter sind insbesondere die Begriffe Distanzhülse, Abstandshülse und Distanzstück aus Kunststoff verbreitet.Die grundlegende Funktion ist vergleichbar: Ein definiertes Distanzmaß wird zwischen zwei Komponenten hergestellt. Durch die zentrale Durchgangsbohrung kann gleichzeitig eine Schraube oder ein anderes Verbindungselement geführt werden. Damit eignen sich Abstandshülsen besonders für Konstruktionen, bei denen mehrere Bauteile auf einer gemeinsamen Befestigungsachse angeordnet werden sollen. Verschiedene Höhen für konstruktive FlexibilitätDer benötigte Abstand zwischen zwei Bauteilen ist von Konstruktion zu Konstruktion unterschiedlich. Deshalb bietet Kufast die Abstandshalter mit 5,3 mm Innendurchmesser in zahlreichen Höhen und mit verschiedenen Außendurchmessern an. So kann die Distanz passend zur jeweiligen Baugruppe gewählt werden, ohne mehrere einzelne Scheiben oder andere Hilfskonstruktionen miteinander kombinieren zu müssen.Das vereinfacht den konstruktiven Aufbau und ermöglicht eine übersichtliche Stückliste mit einem definierten Distanzbauteil.Werkstoff Polyamid (PA) Polyamid gehört zu den etablierten technischen Kunststoffen für Verbindungselemente und Distanzteile. Der Werkstoff bietet eine gute Kombination aus mechanischen Eigenschaften, geringem Gewicht und elektrischer Isolation. Da Polyamid nicht rostet, können die Abstandshalter auch dort interessant sein, wo metallische Distanzhülsen aufgrund von Korrosion unerwünscht sind. Die elektrisch isolierenden Eigenschaften sind insbesondere für Geräte, elektrische Baugruppen und Konstruktionen interessant, bei denen zwischen einzelnen Komponenten keine leitfähige metallische Verbindung entstehen soll.Darüber hinaus besitzt Polyamid eine gute Beständigkeit gegenüber vielen Ölen, Fetten und technischen Betriebsmedien. Häufig gestellte Fragen (FAQ)Wofür werden Kunststoff-Abstandshalter eingesetzt? Abstandshalter dienen dazu, zwischen zwei oder mehreren Bauteilen ein definiertes Distanzmaß herzustellen. Sie können beispielsweise zwischen Montageplatten, Gehäuseteilen, Abdeckungen oder anderen Komponenten eingesetzt werden. Welchen Innendurchmesser besitzen diese Abstandshalter? Diese Produktfamilie besitzt einen Innendurchmesser von 5,3 mm. Außendurchmesser und Höhe können abhängig von der benötigten Ausführung gewählt werden. Was ist der Unterschied zwischen Abstandshalter und Distanzhülse?Die Begriffe werden in der Praxis häufig für sehr ähnliche Bauteile verwendet. Auch Bezeichnungen wie Abstandshülse oder Distanzstück sind üblich. Für die Auswahl sind vor allem Innen- und Außendurchmesser sowie die benötigte Höhe entscheidend. Warum werden Abstandshalter aus Polyamid eingesetzt? Polyamid ist leicht, korrosionsfrei und elektrisch isolierend. Dadurch kann es insbesondere gegenüber metallischen Distanzhülsen Vorteile bieten, wenn Gewicht, Korrosion oder elektrische Leitfähigkeit konstruktiv relevant sind. Können Schrauben durch den Abstandshalter geführt werden? Ja. Die zentrale Bohrung ist für die Durchführung eines geeigneten Befestigungselements vorgesehen. Welche Schraubenabmessung für die jeweilige Konstruktion optimal ist, hängt unter anderem von den erforderlichen Toleranzen und der Anwendung ab. Sind verschiedene Längen beziehungsweise Höhen erhältlich?Ja. Die Abstandshalter mit 5,3 mm Innendurchmesser stehen in zahlreichen Höhen und mit unterschiedlichen Außendurchmessern zur Verfügung. Dadurch kann die benötigte Distanz gezielt an die Konstruktion angepasst werden. Jetzt Kunststoff-Abstandshalter 5,3 mm anfragenSie benötigen einen Kunststoff-Abstandshalter mit 5,3 mm Innendurchmesser für eine definierte Distanzierung innerhalb Ihrer Konstruktion? Die Abstandshalter aus Polyamid natur stehen in zahlreichen Außenabmessungen und Höhen zur Verfügung und ermöglichen eine flexible Anpassung an unterschiedliche technische Baugruppen. Kufast unterstützt Sie bei der Auswahl der passenden Abmessung und prüft bei abweichenden Anforderungen auch individuelle Größen, Werkstoffe oder kundenspezifische Kunststoffteile.
Abstandshalter 6,4 mm
Kunststoff-Abstandshalter mit 6,4 mm Innendurchmesser aus PolyamidZuverlässige Distanzierung für stabile MontagekonstruktionenBei der Montage technischer Baugruppen müssen Komponenten häufig mit einem definierten Zwischenraum zueinander befestigt werden. Kunststoff-Abstandshalter mit 6,4 mm Innendurchmesser aus Polyamid natur ermöglichen eine konstruktiv saubere Distanzierung und schaffen gleichzeitig eine zentrale Durchführung für das eingesetzte Befestigungselement.Statt Abstände über mehrere einzelne Unterlegscheiben oder improvisierte Zwischenlagen aufzubauen, kann mit einer passend dimensionierten Distanzhülse aus Kunststoff die gewünschte Höhe direkt hergestellt werden. Das vereinfacht die Montage und sorgt für einen klar definierten Aufbau der Baugruppe.Der Innendurchmesser von 6,4 mm bleibt innerhalb dieser Produktfamilie konstant. Für die Anpassung an unterschiedliche Konstruktionen stehen verschiedene Außendurchmesser und zahlreiche Höhen zur Verfügung. Damit lässt sich das Verhältnis aus benötigter Distanz, Bauraum und Auflagefläche gezielt auswählen.Eigenschaften und Vorteile Ihre Vorteile auf einen Blick ✔ Definierter Innendurchmesser von 6,4 mm ✔ Große Auswahl unterschiedlicher Höhen ✔ Verschiedene Außendurchmesser erhältlich ✔ Saubere Distanzierung zwischen Bauteilen ✔ Zentrale Durchführung für Befestigungselemente ✔ Korrosionsfrei ✔ Elektrisch isolierend ✔ Geringes Gewicht ✔ Keine zusätzliche Oberflächenbeschichtung erforderlich ✔ Einfache Integration in bestehende Konstruktionen Der Abstandshalter übernimmt gleichzeitig eine Distanz- und Führungsfunktion. Während seine Höhe den Abstand zwischen den Komponenten bestimmt, ermöglicht die zentrale Bohrung die Durchführung des gewählten Verbindungselements. Typische Einsatzbereiche Die 6,4-mm-Kunststoff-Abstandshalter sind für industrielle Baugruppen interessant, in denen Bauteile definiert voneinander getrennt und anschließend gemeinsam verschraubt werden.Typische Anwendungen finden sich beispielsweise im: • Maschinenbau • Anlagenbau • Geräte- und Apparatebau • Vorrichtungsbau • Automatisierungsbereich • Elektrotechnischen Gerätebau • Gehäuse- und Abdeckungsbau • Montageplattenbau • Mess- und Prüfvorrichtungsbau • Technischen Leichtbau Ein Abstandshalter kann beispielsweise zwischen einer Grundplatte und einer Abdeckung, zwischen zwei Montageebenen oder zwischen mehreren konstruktiven Elementen eingesetzt werden. So entsteht der benötigte Freiraum, ohne dass für jede Distanz eine aufwendige Sonderkonstruktion erforderlich ist. Definierte Distanz statt gestapelter ZwischenlagenBei konstruktiven Abständen werden teilweise mehrere Unterlegscheiben oder andere Zwischenlagen verwendet, um die gewünschte Höhe zu erreichen. Für wiederkehrende Serienmontagen kann ein Abstandshalter mit definierter Höhe die konstruktiv übersichtlichere Lösung darstellen. Das benötigte Distanzmaß wird dabei über ein einzelnes Bauteil erzeugt. Dadurch reduziert sich die Anzahl der Einzelkomponenten an der Montagestelle und der Aufbau lässt sich einfacher reproduzieren.Gerade bei wiederkehrenden Baugruppen kann dies die Montage vereinfachen und eine eindeutige Zuordnung der benötigten Distanz ermöglichen.6,4 mm Innendurchmesser mit unterschiedlichen Außenmaßen und HöhenNicht allein der Innendurchmesser entscheidet über die Auswahl einer geeigneten Distanzhülse. Ebenso relevant sind der Außendurchmesser (D) und die Höhe (H). Kufast bietet die Abstandshalter mit 6,4 mm Innendurchmesser deshalb in zahlreichen Maßkombinationen an. Dadurch kann je nach Konstruktion eine kompakte Hülse oder eine Ausführung mit größerer Außenkontur gewählt werden. Die Höhe bestimmt unmittelbar den Abstand zwischen den zu montierenden Komponenten. Das breite Größenspektrum ermöglicht somit sowohl kurze Distanzierungen als auch größere Zwischenräume innerhalb technischer Baugruppen.Polyamid für leichte und isolierende DistanzierungenDie Abstandshalter werden aus Polyamid in naturfarbener Ausführung gefertigt. Der technische Kunststoff bietet Eigenschaften, die ihn für Distanz- und Befestigungselemente besonders interessant machen. Polyamid ist leicht und korrosionsfrei. Anders als eine metallische Distanzhülse kann ein Abstandshalter aus Polyamid nicht rosten. Gleichzeitig besitzt der Kunststoff elektrisch isolierende Eigenschaften.Gerade bei elektrischen Geräten, Gehäusen oder anderen Baugruppen kann dies konstruktiv von Vorteil sein, wenn zwischen den miteinander verbundenen Komponenten keine metallisch leitende Distanzhülse eingesetzt werden soll. Auch die Gewichtsreduzierung kann bei Konstruktionen mit einer größeren Anzahl an Abstandselementen relevant sein. Abstandshülse ohne Gewinde – einfach und vielseitig kombinierbarDiese Abstandshalter besitzen eine Durchgangsbohrung ohne eigenes Gewinde. Das Befestigungselement wird durch die Hülse hindurchgeführt.Dadurch ist die Distanzhülse nicht an eine bestimmte Gewindeart innerhalb des Bauteils gebunden und kann flexibel in unterschiedliche Verschraubungskonzepte integriert werden. Je nach Konstruktion kann die Kombination beispielsweise mit einer Schraube und Mutter oder mit einer Schraube und einem vorhandenen Innengewinde im Gegenbauteil erfolgen.Häufig gestellte Fragen (FAQ) Welche Funktion hat ein Kunststoff-Abstandshalter? Ein Abstandshalter erzeugt einen definierten Zwischenraum zwischen zwei Bauteilen. Gleichzeitig kann durch seine zentrale Bohrung ein Befestigungselement geführt werden, sodass Distanzierung und Verschraubung innerhalb einer Konstruktion kombiniert werden.Welchen Innendurchmesser besitzt diese Produktgruppe? Diese Ausführungen besitzen einen durchgängigen Innendurchmesser von 6,4 mm. Außendurchmesser und Höhe unterscheiden sich abhängig von der gewählten Variante.Welche Maße sind für die Auswahl eines Abstandshalters wichtig?Entscheidend sind hauptsächlich drei Abmessungen: Innendurchmesser (d), Außendurchmesser (D) und Höhe (H). Der Innendurchmesser muss zur vorgesehenen Durchführung passen, die Höhe bestimmt das Distanzmaß und der Außendurchmesser beeinflusst unter anderem den verfügbaren Bauraum und die Auflagegeometrie.Haben die Abstandshalter ein Innengewinde?Nein. Bei diesen Ausführungen handelt es sich um Abstandshalter beziehungsweise Distanzhülsen mit einer Durchgangsbohrung. Das Befestigungselement wird durch die Hülse geführt. Welche Vorteile bietet Polyamid bei Abstandshaltern? Polyamid ermöglicht leichte, korrosionsfreie und elektrisch isolierende Distanzierungen. Damit kann der Werkstoff insbesondere dort Vorteile bieten, wo metallische Hülsen aufgrund von Gewicht, Korrosion oder elektrischer Leitfähigkeit nicht gewünscht sind.Sind unterschiedliche Höhen verfügbar?Ja. Die Produktfamilie umfasst zahlreiche Höhen und unterschiedliche Außendurchmesser. Dadurch lässt sich das benötigte Distanzmaß passend zur jeweiligen Konstruktion auswählen. Kann Kufast auch abweichende Abmessungen liefern?Wenn eine benötigte Dimension nicht im Standardsortiment enthalten ist, kann Kufast auch individuelle Anforderungen an Abmessungen, Werkstoffe oder kundenspezifische Kunststoffteile prüfen. Kunststoff-Abstandshalter 6,4 mm bei Kufast anfragenSie benötigen einen Abstandshalter aus Kunststoff mit 6,4 mm Innendurchmesser für eine industrielle Montage- oder Distanzierungsaufgabe? Die Ausführungen aus Polyamid natur stehen in zahlreichen Kombinationen aus Außendurchmesser und Höhe zur Verfügung. Wählen Sie die passende Standardabmessung aus oder sprechen Sie das Kufast-Team bei abweichenden Anforderungen an. Gerne unterstützen wir Sie bei der Auswahl geeigneter Distanzhülsen, Abstandshalter und technischer Kunststoffteile für Ihre Anwendung.
Abstandshalter 8,4 mm
Kunststoff-Abstandshalter mit 8,4 mm Innendurchmesser aus PolyamidStabile Distanzlösungen für technische BefestigungenBei größeren Verschraubungen müssen nicht nur Bauteile miteinander verbunden, sondern häufig auch definierte Zwischenräume dauerhaft eingehalten werden. Kunststoff-Abstandshalter mit 8,4 mm Innendurchmesser aus Polyamid natur übernehmen diese Aufgabe als separates Konstruktionselement und ermöglichen eine saubere Führung des Befestigungselements durch die zentrale Bohrung.Mit verschiedenen Außendurchmessern und Höhen lässt sich die Distanzhülse passend zum verfügbaren Bauraum und zur gewünschten Distanz auswählen. So können Montageebenen voneinander getrennt, Abdeckungen auf Abstand gehalten oder Zwischenräume innerhalb technischer Baugruppen konstruktiv umgesetzt werden.Der Werkstoff Polyamid (PA) ergänzt diese geometrische Flexibilität um geringes Gewicht, Korrosionsfreiheit und elektrische Isolation. Damit eignen sich die Abstandshalter für vielfältige Anwendungen in industriellen und technischen Konstruktionen.Eigenschaften und VorteileIhre Vorteile auf einen Blick✔ Innendurchmesser von 8,4 mm✔ Höhen von 2 bis 30 mm verfügbar✔ Außendurchmesser von 12 bis 30 mm erhältlich✔ Unterschiedliche Wandstärken für verschiedene Einbausituationen✔ Definierte Distanzierung ohne aufwendige Zwischenkonstruktion✔ Durchgangsbohrung für Befestigungselemente✔ Korrosionsfrei und rostbeständig✔ Elektrisch isolierend✔ Geringes Eigengewicht✔ Vielseitig in technischen Baugruppen einsetzbarDurch die Kombination verschiedener Außenmaße und Höhen lässt sich der Abstandshalter nicht nur an das benötigte Distanzmaß, sondern auch an die räumlichen Verhältnisse der jeweiligen Konstruktion anpassen.Typische EinsatzbereicheAbstandshalter aus Kunststoff mit 8,4 mm Innendurchmesser eignen sich besonders für technische Baugruppen, bei denen größere Befestigungselemente durch eine Distanzhülse geführt werden sollen.Mögliche Einsatzbereiche sind:• Maschinen- und Anlagenbau• Geräte- und Apparatebau• Automatisierungstechnik• Montage- und Grundplatten• Gehäusekonstruktionen• Abdeckungen und Verkleidungen• Vorrichtungsbau• Elektro- und Steuerungstechnik• Mess- und Prüfeinrichtungen• Technische SonderkonstruktionenDie Abstandshülse kann beispielsweise zwischen zwei Platten eingesetzt werden und verhindert, dass sich der vorgesehene Abstand beim Anziehen der Verschraubung konstruktiv verändert.Innen-, Außen- und Höhenmaß gezielt auswählenBei einem Kunststoff-Abstandshalter entscheidet nicht nur die Länge über seine Eignung. Für die konstruktive Auswahl sind drei Maße besonders relevant:Innendurchmesser (d): Er bestimmt den freien Durchgang innerhalb der Hülse. Bei dieser Produktfamilie beträgt er 8,4 mm.Außendurchmesser (D): Er definiert die Außenkontur des Distanzstücks und beeinflusst damit unter anderem den benötigten Einbauraum und die Auflagegeometrie.Höhe (H): Sie legt den Abstand fest, der zwischen den angrenzenden Bauteilen hergestellt wird.Kufast bietet die 8,4-mm-Ausführung mit 12, 15, 20, 25 und 30 mm Außendurchmesser an. Die verfügbaren Höhen reichen jeweils von 2 bis 30 mm. Damit steht ein breites Maßraster für unterschiedliche konstruktive Anforderungen zur Verfügung.Unterschiedliche Außendurchmesser für mehr konstruktive FreiheitEine Besonderheit dieser Produktfamilie ist die große Bandbreite der verfügbaren Außenmaße. Bei identischem Innendurchmesser kann abhängig von der Konstruktion zwischen einer vergleichsweise schlanken und einer deutlich breiteren Distanzhülse gewählt werden.Das ist beispielsweise dann interessant, wenn innerhalb einer kompakten Baugruppe möglichst wenig Platz zur Verfügung steht oder eine größere Außenkontur konstruktiv besser zur angrenzenden Fläche passt.Statt den Abstandshalter allein nach der benötigten Höhe auszuwählen, können Konstrukteure somit Innendurchmesser, Außendurchmesser und Distanzhöhe als zusammengehörige Geometrie betrachten.Polyamid natur als technischer WerkstoffDie Abstandshalter werden aus Polyamid natur gefertigt. Dieser technische Kunststoff ist für Distanzteile interessant, weil er mehrere Eigenschaften miteinander verbindet.Polyamid besitzt ein geringes Gewicht und ist korrosionsfrei. Im Gegensatz zu einer metallischen Distanzhülse entsteht daher kein Rost. Gleichzeitig wirkt der Werkstoff elektrisch isolierend.Das kann insbesondere bei elektrischen Geräten, Steuerungskomponenten oder anderen Baugruppen von Vorteil sein, bei denen eine leitfähige metallische Verbindung zwischen den Komponenten vermieden werden soll.Polyamid zeichnet sich außerdem durch gute mechanische Eigenschaften und eine gute Beständigkeit gegenüber vielen im technischen Umfeld vorkommenden Betriebsmedien aus.Distanzieren und Befestigen als gemeinsames KonstruktionsprinzipDer Abstandshalter selbst besitzt kein Innengewinde. Seine Aufgabe besteht darin, eine definierte Distanz zwischen den Bauteilen bereitzustellen, während das eigentliche Befestigungselement durch die zentrale Öffnung geführt wird.Dadurch lassen sich Distanzierung und Befestigung konstruktiv voneinander trennen. Die Höhe des Abstandshalters definiert den Zwischenraum, während Schraube, Mutter oder ein vorhandenes Innengewinde die Verbindung der Komponenten übernimmt.Dieses einfache Prinzip ermöglicht vielfältige Kombinationen und macht Distanzhülsen zu universell einsetzbaren Konstruktionselementen.Häufig gestellte Fragen (FAQ)Wofür werden Abstandshalter mit 8,4 mm Innendurchmesser eingesetzt?Sie dienen dazu, einen definierten Abstand zwischen Bauteilen herzustellen und gleichzeitig die Durchführung eines passenden Befestigungselements zu ermöglichen. Einsatzmöglichkeiten bestehen beispielsweise zwischen Platten, Abdeckungen, Gehäusekomponenten oder Montageelementen.Welche Abmessungen sind verfügbar?Der Innendurchmesser beträgt 8,4 mm. Kufast bietet Außendurchmesser von 12, 15, 20, 25 und 30 mm sowie Höhen von 2 bis 30 mm an.Was bedeutet d × D × H bei einem Abstandshalter?Die Maßangabe beschreibt Innendurchmesser × Außendurchmesser × Höhe. Eine Ausführung 8,4 × 15 × 20 mm besitzt beispielsweise 8,4 mm Innendurchmesser, 15 mm Außendurchmesser und eine Höhe von 20 mm.Sind Abstandshalter und Distanzhülsen dasselbe?Die Begriffe werden im technischen Sprachgebrauch häufig für vergleichbare Bauteile verwendet. Weitere geläufige Bezeichnungen sind Abstandshülse, Distanzstück oder Distanzrolle. Entscheidend für die Auswahl sind die benötigten Abmessungen und die konstruktive Funktion.Warum stehen verschiedene Außendurchmesser zur Auswahl?Durch unterschiedliche Außendurchmesser kann die Außenkontur des Abstandshalters besser an Bauraum und Konstruktion angepasst werden. Der benötigte Innendurchmesser und die Distanzhöhe müssen dadurch nicht zwangsläufig verändert werden.Welche Vorteile bietet ein Abstandshalter aus Polyamid?Polyamid ist leicht, korrosionsfrei und elektrisch isolierend. Dadurch eignen sich Abstandshalter aus diesem Werkstoff für zahlreiche technische Anwendungen, in denen eine metallische Distanzhülse nicht gewünscht ist.Sind Sonderabmessungen oder andere Werkstoffe möglich?Bei Anforderungen außerhalb des Standardsortiments kann Kufast individuelle Abmessungen, alternative Kunststoffe oder kundenspezifische Distanzteile prüfen.Kunststoff-Abstandshalter 8,4 mm bei Kufast anfragenSie suchen eine Distanzhülse aus Kunststoff mit 8,4 mm Innendurchmesser? Kufast bietet die Abstandshalter aus Polyamid natur mit unterschiedlichen Außendurchmessern und Höhen von 2 bis 30 mm an. So kann die passende Geometrie gezielt für Ihre technische Konstruktion ausgewählt werden.Auch bei abweichenden Abmessungen oder besonderen Anforderungen unterstützt Kufast bei der Suche nach einer geeigneten Lösung aus Kunststoff. Durchstöbern Sie jetzt unser Angebot an Kunststoff-Abstandshaltern mit dem Innendurchmesser 8,4 mm. Sofern Sie auch Kunststoffschrauben oder Kunststoff-Unterlegscheiben benötigen, klicken Sie einfach auf die dazugehörigen Links.
Abstandshalter 10,5 mm
Kunststoff-Abstandshalter mit 10,5 mm Innendurchmesser aus PolyamidVariable Distanzhülsen für größere technische MontageaufbautenBei konstruktiven Verschraubungen müssen Bauteile häufig nicht unmittelbar aufeinanderliegen. Montageplatten, Abdeckungen, Gehäuseelemente oder andere Komponenten benötigen definierte Zwischenräume, damit Funktionen, Leitungen oder weitere Bauteile innerhalb der Konstruktion ausreichend Platz erhalten. Kunststoff-Abstandshalter mit 10,5 mm Innendurchmesser aus Polyamid natur ermöglichen solche Distanzierungen mit einer klar definierten Geometrie.Die zentrale Durchgangsöffnung erlaubt die Führung eines geeigneten Befestigungselements durch die Distanzhülse. Gleichzeitig bestimmt die gewählte Höhe den Abstand zwischen den angrenzenden Bauteilen.Mit Außendurchmessern von 15, 20, 25 und 30 mm sowie Höhen von 2 bis 30 mm bietet diese Produktfamilie zahlreiche Kombinationsmöglichkeiten. Dadurch lässt sich die Außenkontur ebenso wie die erforderliche Distanz an den jeweiligen konstruktiven Aufbau anpassen.Eigenschaften und VorteileIhre Vorteile auf einen Blick✔ 10,5 mm Innendurchmesser✔ Außendurchmesser von 15 bis 30 mm✔ Höhen von 2 bis 30 mm✔ Große Auswahl unterschiedlicher Maßkombinationen✔ Definierte Abstände zwischen konstruktiven Bauteilen✔ Durchgangsbohrung ohne Innengewinde✔ Korrosionsfreie Kunststoffausführung✔ Elektrisch isolierend✔ Geringes Gewicht✔ Unterschiedliche Wandstärken wählbar✔ Für wiederkehrende Montagekonstruktionen geeignetDurch die Auswahl verschiedener Außen- und Höhenmaße kann ein Abstandshalter gezielt auf die Einbausituation abgestimmt werden. So entsteht aus einem einfachen Distanzteil ein vielseitig einsetzbares Konstruktionselement.Typische EinsatzbereicheKunststoff-Distanzhülsen mit 10,5 mm Innendurchmesser können überall dort eingesetzt werden, wo größere technische Komponenten mit einem definierten Abstand zueinander montiert werden sollen.Typische Einsatzgebiete sind:• Maschinen- und Anlagenbau• Montageplatten und Grundplatten• Geräte- und Apparatebau• Gehäusekonstruktionen• Automatisierungstechnik• Steuerungs- und Elektrotechnik• Abdeckungen und Schutzverkleidungen• Vorrichtungsbau• Prüf- und Montageeinrichtungen• Technische SonderkonstruktionenDie Abstandshülse kann beispielsweise zwischen zwei Platten positioniert werden. Das Befestigungselement wird durch die zentrale Öffnung geführt, während der Distanzkörper den konstruktiv vorgesehenen Zwischenraum herstellt.Distanzhöhe passend zur Konstruktion bestimmenEin wesentlicher Vorteil dieser Produktfamilie liegt in der fein abgestuften Auswahl unterschiedlicher Höhen.Kufast bietet Höhen von 2 bis 30 mm an. Dadurch lassen sich sowohl geringe Abstände als auch deutlich größere Zwischenräume mit einem einzelnen Distanzbauteil realisieren.Das kann gegenüber einem Aufbau aus mehreren einzelnen Unterleg- oder Distanzscheiben konstruktive Vorteile bieten: Die benötigte Höhe wird direkt durch ein definiertes Bauteil hergestellt und muss nicht aus mehreren Komponenten zusammengesetzt werden.Besonders bei wiederkehrenden Montageprozessen erleichtert eine fest definierte Distanzhülse einen reproduzierbaren Aufbau.Außendurchmesser und Wandstärke berücksichtigenNeben der Höhe ist der Außendurchmesser ein wichtiges Auswahlkriterium.Bei konstanten 10,5 mm Innendurchmesser bietet Kufast Außendurchmesser von 15, 20, 25 und 30 mm. Dadurch entstehen unterschiedliche Wandstärken und Außenkonturen.Welche Ausführung geeignet ist, hängt von der jeweiligen Konstruktion ab. Bei begrenztem Bauraum kann beispielsweise eine schlankere Variante interessant sein. Steht mehr Fläche zur Verfügung, kann eine größere Außenkontur konstruktiv bevorzugt werden.Damit lässt sich die Distanzhülse nicht nur nach der benötigten Länge, sondern anhand ihrer gesamten Geometrie auswählen.Abstandshalter für Platten, Gehäuse und MontageebenenEine typische Aufgabe von Distanzhülsen besteht darin, zwei Montageebenen konstruktiv voneinander zu trennen.Zwischen einer Grundplatte und einer zweiten Platte kann beispielsweise Raum für Bauteile, Leitungen oder andere Komponenten benötigt werden. Ebenso können Abdeckungen oder Gehäuseteile mit einem definierten Abstand zur darunterliegenden Konstruktion montiert werden.Der Abstandshalter übernimmt dabei die geometrische Distanzierung, während das durchgeführte Befestigungselement die eigentliche Verschraubung herstellt.Dadurch bleiben die Funktionen Befestigen und Distanzieren konstruktiv klar voneinander getrennt.Polyamid natur – leicht, isolierend und korrosionsfreiAls Werkstoff kommt Polyamid (PA) in naturfarbener Ausführung zum Einsatz. Der technische Kunststoff bietet für Abstandselemente eine interessante Kombination verschiedener Eigenschaften.Polyamid ist deutlich leichter als viele metallische Werkstoffe und korrodiert nicht. Eine zusätzliche Beschichtung zum Schutz vor Rost ist daher nicht erforderlich.Darüber hinaus besitzt der Werkstoff elektrisch isolierende Eigenschaften. Kunststoff-Distanzhülsen können deshalb besonders interessant sein, wenn zwischen Bauteilen keine elektrisch leitende metallische Abstandshülse eingesetzt werden soll.Auch gegenüber vielen im industriellen Umfeld üblichen Ölen, Fetten und Betriebsmedien weist Polyamid eine gute Beständigkeit auf.Viele Maßkombinationen für individuelle EinbausituationenFür die Auswahl eines passenden Abstandshalters sollten drei Abmessungen gemeinsam betrachtet werden:d = Innendurchmesser: 10,5 mmD = Außendurchmesser: 15, 20, 25 oder 30 mmH = Höhe: 2 bis 30 mmDamit kann die Geometrie an unterschiedliche Anforderungen angepasst werden.Eine Angabe wie 10,5 × 20 × 15 mm beschreibt beispielsweise einen Abstandshalter mit 10,5 mm Innendurchmesser, 20 mm Außendurchmesser und 15 mm Höhe.Gerade diese eindeutige Maßdefinition erleichtert die Auswahl geeigneter Distanzteile für technische Konstruktionen.Häufig gestellte Fragen (FAQ)Welche Funktion haben Abstandshalter mit 10,5 mm Innendurchmesser?Sie erzeugen einen definierten Abstand zwischen zwei Bauteilen und stellen gleichzeitig eine zentrale Durchführung für ein geeignetes Befestigungselement bereit.Welche Größen bietet Kufast an?Der Innendurchmesser beträgt durchgehend 10,5 mm. Verfügbar sind Außendurchmesser von 15, 20, 25 und 30 mm sowie Höhen zwischen 2 und 30 mm.Besitzen die Distanzhülsen ein Innengewinde?Nein. Es handelt sich um Abstandshalter mit einer Durchgangsöffnung. Das Befestigungselement wird durch die Hülse geführt und übernimmt unabhängig vom Abstandshalter die eigentliche Verschraubung.Wie wähle ich den passenden Außendurchmesser? Neben dem verfügbaren Bauraum sollte die gesamte konstruktive Einbausituation berücksichtigt werden. Bei identischem Innendurchmesser ermöglichen unterschiedliche Außenmaße verschiedene Wandstärken und Auflagegeometrien. Was bedeutet die Angabe d × D × H? Sie steht für Innendurchmesser × Außendurchmesser × Höhe. Diese drei Werte definieren die wesentliche Geometrie des Abstandshalters. Welche Vorteile bietet Polyamid gegenüber metallischen Distanzhülsen?Polyamid ist leicht, elektrisch isolierend und korrosionsfrei. Dadurch kann der Werkstoff insbesondere dann interessant sein, wenn Gewicht, elektrische Leitfähigkeit oder Korrosion innerhalb einer Konstruktion eine Rolle spielen.Gibt es andere Bezeichnungen für Kunststoff-Abstandshalter?Ja. Häufig wird auch nach Distanzhülsen, Abstandshülsen, Distanzstücken, Distanzrollen oder Kunststoffhülsen gesucht. Je nach Anwendung können diese Begriffe ähnliche oder vergleichbare Bauteile beschreiben. Sind Sonderabmessungen möglich?Wenn die benötigte Abmessung nicht im Standardsortiment enthalten ist, kann Kufast auch individuelle Anforderungen an Geometrie, Werkstoff oder technische Kunststoffteile prüfen. Kunststoff-Abstandshalter 10,5 mm bei Kufast anfragenSie benötigen einen Kunststoff-Abstandshalter mit 10,5 mm Innendurchmesser für eine Montage-, Platten- oder Gehäusekonstruktion? Kufast bietet die Distanzhülsen aus Polyamid natur in zahlreichen Kombinationen aus Außendurchmesser und Höhe. Wählen Sie die passende Standardabmessung oder sprechen Sie Kufast bei individuellen Anforderungen an. Gerne unterstützen wir Sie bei Abstandshaltern, Distanzhülsen und kundenspezifischen Kunststoffteilen für Ihre technische Anwendung.Hier gelangen Sie zurück auf die Produktseite der Kunststoff-Abstandshalter mit dem Innendurchmesser 10,5 mm. Sofern Sie Ihre individuelle Anfrage platzieren möchten klicken Sie den folgenden Link für Kunststoffteile nach Zeichnung.
Abstandshalter 12,5 mm
Kunststoff-Abstandshalter mit 12,5 mm Innendurchmesser aus PolyamidGroß dimensionierte Distanzhülsen für industrielle KonstruktionenTechnische Baugruppen benötigen häufig definierte Freiräume zwischen Platten, Gehäusen, Abdeckungen oder anderen Konstruktionselementen. Kunststoff-Abstandshalter mit 12,5 mm Innendurchmesser aus Polyamid natur ermöglichen solche Distanzierungen mit einer klar definierten Bauteilgeometrie und einer zentralen Durchführung für das verwendete Befestigungselement.Die Produktfamilie eignet sich insbesondere für Konstruktionen, bei denen ein größerer Innendurchmesser erforderlich ist und gleichzeitig unterschiedliche Distanzhöhen realisiert werden sollen. Mit verschiedenen Außendurchmessern und Höhen lässt sich der Abstandshalter passend zum jeweiligen Aufbau auswählen.Dabei übernimmt die Kunststoffhülse eine konstruktiv klar definierte Aufgabe: Sie stellt den benötigten Zwischenraum her, während die eigentliche Befestigung unabhängig davon über eine durchgeführte Schraube, einen Bolzen oder ein anderes geeignetes Verbindungselement erfolgt.Eigenschaften und VorteileIhre Vorteile auf einen Blick✔ 12,5 mm Innendurchmesser✔ Außendurchmesser von 20, 25 und 30 mm✔ Zahlreiche Höhen von 2 bis 30 mm✔ Geeignet für größere Distanz- und Montagekonstruktionen✔ Durchgängige Bohrung ohne Innengewinde✔ Definierte und reproduzierbare Distanzmaße✔ Polyamid als technischer Kunststoff✔ Korrosionsfrei und rostbeständig✔ Elektrisch isolierend✔ Geringeres Gewicht gegenüber vielen metallischen Lösungen✔ Vielfältig in industrielle Konstruktionen integrierbarDie Kombination aus größerer Durchgangsöffnung und verschiedenen Außenmaßen macht diese Abstandshalter zu flexibel einsetzbaren Distanzteilen für unterschiedlich dimensionierte Baugruppen.Typische EinsatzbereicheKunststoff-Distanzhülsen mit 12,5 mm Innendurchmesser können in technischen Konstruktionen eingesetzt werden, wenn Komponenten mit einem definierten Zwischenraum montiert werden sollen.Typische Einsatzbereiche sind beispielsweise:• Maschinen- und Anlagenbau• Geräte- und Apparatebau• Montageplatten und Trägerkonstruktionen• Gehäuse und technische Einhausungen• Automatisierungsanlagen• Elektro- und Steuerungstechnik• Vorrichtungsbau• Prüf- und Montageeinrichtungen• Abdeckungs- und Schutzkonstruktionen• Industrielle SonderkonstruktionenDer Abstandshalter kann beispielsweise zwischen zwei Konstruktionselementen positioniert werden. Beim anschließenden Verschrauben bleibt der vorgesehene Abstand durch die definierte Höhe der Distanzhülse erhalten.Konstruktive Freiräume gezielt herstellenAbstände innerhalb einer Baugruppe erfüllen häufig eine konkrete technische Funktion. Zwischen zwei Platten kann beispielsweise Platz für Leitungen, Komponenten oder bewegliche Elemente benötigt werden. Ebenso können Abdeckungen bewusst von einer Grundkonstruktion entfernt montiert werden.Mit einem Abstandshalter aus Kunststoff lässt sich dieser Freiraum bereits bei der Konstruktion eindeutig definieren.Statt den benötigten Abstand erst während der Montage aus mehreren Einzelteilen aufzubauen, steht eine Distanzhülse mit festgelegter Höhe zur Verfügung. Das erleichtert insbesondere bei wiederkehrenden Baugruppen einen einheitlichen Aufbau.Drei Außendurchmesser für unterschiedliche EinbausituationenBei dieser Produktfamilie beträgt der Innendurchmesser durchgehend 12,5 mm. Für die Außenkontur stehen dagegen 20, 25 und 30 mm zur Verfügung.Dadurch kann die Hülse passend zum verfügbaren Bauraum und zur angrenzenden Konstruktion ausgewählt werden.Ein kompakteres Außenmaß kann beispielsweise interessant sein, wenn seitlich nur begrenzter Platz vorhanden ist. Größere Außendurchmesser bieten dagegen eine andere Außen- und Auflagegeometrie.Die Auswahl sollte daher nicht allein anhand des Innendurchmessers erfolgen. Für eine geeignete Distanzhülse sind immer Innendurchmesser, Außendurchmesser und Höhe gemeinsam zu betrachten.Höhen von 2 bis 30 mm für unterschiedliche DistanzaufgabenNeben dem Außendurchmesser lässt sich auch die benötigte Distanz fein abstimmen. Die Produktfamilie umfasst Höhen von 2 bis 30 mm.Damit können sowohl geringe Zwischenräume als auch deutlich größere Abstände mit einem einzelnen Distanzteil realisiert werden.Gerade bei Serienbaugruppen ist dies interessant: Statt mehrere Scheiben oder Zwischenstücke miteinander zu kombinieren, kann eine definierte Abstandshülse direkt das gewünschte Distanzmaß herstellen.Das reduziert die Anzahl unterschiedlicher Bauteile an der Montagestelle und erleichtert einen reproduzierbaren Aufbau.Polyamid natur für technische DistanzteileDie Abstandshalter werden aus Polyamid in naturfarbener Ausführung gefertigt. Der technische Kunststoff bietet eine interessante Kombination aus geringem Gewicht, Korrosionsfreiheit und elektrischer Isolation.Anders als Distanzhülsen aus Stahl können Kunststoff-Abstandshalter nicht rosten. Gleichzeitig entsteht über das Distanzstück keine elektrisch leitende metallische Verbindung zwischen den angrenzenden Komponenten.Diese Eigenschaften machen Polyamid insbesondere für Geräte, elektrische Baugruppen und technische Konstruktionen interessant, bei denen neben der mechanischen Distanzierung auch die Werkstoffeigenschaften des Verbindungselements berücksichtigt werden müssen.Polyamid weist darüber hinaus gute mechanische Eigenschaften und eine gute Beständigkeit gegenüber vielen im industriellen Umfeld vorkommenden Betriebsmedien auf.Maßangabe d × D × H einfach erklärtZur eindeutigen Beschreibung eines Abstandshalters werden drei wesentliche Maße verwendet:d – Innendurchmesser: 12,5 mmD – Außendurchmesser: 20, 25 oder 30 mmH – Höhe: 2 bis 30 mmEine Abmessung von beispielsweise 12,5 × 25 × 20 mm beschreibt somit einen Abstandshalter mit 12,5 mm Innendurchmesser, 25 mm Außendurchmesser und einer Distanzhöhe von 20 mm.Diese eindeutige Maßsystematik erleichtert Konstrukteuren und Einkäufern die Auswahl und Zuordnung des benötigten Distanzteils.Abstandshalter, Distanzhülse oder Abstandshülse?Bei der Suche nach entsprechenden Bauteilen werden unterschiedliche technische Bezeichnungen verwendet.Neben Abstandshalter aus Kunststoff sind insbesondere Begriffe wie Distanzhülse aus Kunststoff, Abstandshülse, Distanzstück, Distanzrolle oder Kunststoffhülse verbreitet.Je nach Branche und Konstruktion können diese Begriffe unterschiedlich verwendet werden. Entscheidend für die Produktauswahl sind daher weniger die Bezeichnungen als die benötigte Geometrie und Funktion.Häufig gestellte Fragen (FAQ)Wofür werden Kunststoff-Abstandshalter mit 12,5 mm Innendurchmesser eingesetzt?Sie dienen dazu, Bauteile mit einem definierten Abstand zueinander zu montieren und gleichzeitig die Durchführung eines geeigneten Befestigungselements zu ermöglichen.Welche Abmessungen sind bei Kufast erhältlich?Der Innendurchmesser beträgt 12,5 mm. Verfügbar sind Außendurchmesser von 20, 25 und 30 mm sowie zahlreiche Höhen zwischen 2 und 30 mm. Weitere Abmessungen können unter dem Link Abstandshalter aus Kunststoff eingesehen werden. Haben die Abstandshalter ein Innengewinde?Nein. Die Abstandshalter besitzen eine Durchgangsbohrung. Die eigentliche Befestigung erfolgt unabhängig davon über das durchgeführte Verbindungselement.Welche Höhe sollte ich auswählen?Die Höhe des Abstandshalters entspricht grundsätzlich dem konstruktiv benötigten Abstand zwischen den angrenzenden Bauteilen. Dabei sollten auch die Toleranzen und Anforderungen der gesamten Baugruppe berücksichtigt werden.Welche Vorteile bietet Polyamid für Distanzhülsen?Polyamid ist leicht, korrosionsfrei und elektrisch isolierend. Dadurch kann es gegenüber metallischen Abstandshülsen insbesondere dann Vorteile bieten, wenn Rost, elektrische Leitfähigkeit oder Gewicht vermieden werden sollen.Was bedeutet 12,5 × 30 × 15 mm?Die Angabe steht für Innendurchmesser × Außendurchmesser × Höhe. In diesem Beispiel besitzt die Distanzhülse 12,5 mm Innendurchmesser, 30 mm Außendurchmesser und eine Höhe von 15 mm.Gibt es auch individuelle Abstandshalter?Wenn die benötigte Abmessung, Farbe oder der gewünschte Werkstoff nicht im Standardsortiment enthalten ist, kann Kufast individuelle Anforderungen und kundenspezifische Kunststoffteile prüfen.Kunststoff-Abstandshalter 12,5 mm bei Kufast anfragenSie benötigen einen Kunststoff-Abstandshalter mit 12,5 mm Innendurchmesser für eine industrielle Konstruktion? Kufast bietet die Distanzhülsen aus Polyamid natur mit Außendurchmessern von 20, 25 und 30 mm sowie zahlreichen Höhen von 2 bis 30 mm. Wählen Sie die passende Standardabmessung für Ihre Konstruktion oder sprechen Sie Kufast bei abweichenden Anforderungen an. Gerne unterstützen wir Sie bei Abstandshaltern, Distanzhülsen und individuellen Kunststoffteilen für Ihre Anwendung.
Abstandshalter 13,2 mm
Abstandshalter aus Kunststoff mit 13,2 mm Innendurchmesser Abstandshalter aus Kunststoff mit 13,2 mm Innendurchmesser ermöglichen eine definierte Distanzierung von Bauteilen und können gleichzeitig Schrauben, Bolzen oder andere Verbindungselemente durch die zentrale Bohrung aufnehmen. Sie eignen sich für technische Konstruktionen, bei denen ein größerer Innendurchmesser mit unterschiedlichen Distanzhöhen kombiniert werden soll.Die verfügbaren Distanzstücke mit 13,2 mm Bohrung unterscheiden sich hinsichtlich Länge und Außendurchmesser. Dadurch lässt sich die Geometrie passend zum benötigten Abstand und zum vorhandenen Bauraum auswählen.Distanzstücke für definierte Montageabstände Bei der Auswahl eines geeigneten Abstandshalters sind drei Abmessungen besonders relevant: Innendurchmesser, Außendurchmesser und Länge. Während die 13,2-mm-Bohrung die innere Geometrie vorgibt, bestimmt die Länge den Abstand zwischen den zu montierenden Komponenten. Der Außendurchmesser beeinflusst unter anderem die Auflagefläche und den Platzbedarf. Kunststoff-Abstandshalter können beispielsweise im Maschinenbau, Gerätebau, Gehäusebau und bei allgemeinen Montagekonstruktionen eingesetzt werden. Abhängig vom Werkstoff bieten sie zusätzliche Eigenschaften wie geringes Gewicht, Korrosionsbeständigkeit und elektrische Isolation. Bei Bedarf können Distanzstücke mit Kunststoffschrauben, Kunststoffmuttern oder Unterlegscheiben aus Kunststoff kombiniert werden. Weitere Größen und Sonderabmessungen Neben 13,2 mm stehen weitere Innendurchmesser sowie unterschiedliche Längen und Außenmaße zur Verfügung. Einen Überblick finden Sie in unserer Kategorie Abstandshalter und Distanzstücke aus Kunststoff. Ist die gewünschte Geometrie nicht im Standardsortiment enthalten, prüfen wir abhängig von Stückzahl, Werkstoff und technischen Anforderungen auch kundenspezifische Kunststoffteile nach Zeichnung. Die Sonderabmessungen können Sie direkt über den folgenden Link anfragen - kundenspezifische Kunststoffteile.
Abstandshalter 14,2 mm
Abstandshalter aus Kunststoff mit 14,2 mm InnendurchmesserAbstandshalter aus Kunststoff mit 14,2 mm Innendurchmesser schaffen einen definierten Abstand zwischen zwei Bauteilen und ermöglichen gleichzeitig die Durchführung eines entsprechend dimensionierten Verbindungselements. Je nach Ausführung stehen unterschiedliche Längen und Außendurchmesser zur Verfügung, sodass sich die Distanzstücke an verschiedene Einbausituationen anpassen lassen. Typische Einsatzmöglichkeiten finden sich im Maschinenbau, Gerätebau, bei Gehäusekonstruktionen sowie in allgemeinen technischen Baugruppen. Welcher Kunststoff eignet sich für einen Abstandshalter? Neben den Abmessungen spielt der Werkstoff eine entscheidende Rolle. Abstandshalter können grundsätzlich aus unterschiedlichen technischen Kunststoffen hergestellt werden. Welches Material geeignet ist, hängt von den Anforderungen der jeweiligen Anwendung ab. Polyamid (PA) bietet beispielsweise eine ausgewogene Kombination aus Festigkeit und Zähigkeit. POM kann interessant sein, wenn eine gute Dimensionsstabilität und geringe Feuchtigkeitsaufnahme gefragt sind. Bei besonderen chemischen oder thermischen Anforderungen kommen wiederum andere technische Kunststoffe infrage.Bei der Werkstoffauswahl sollten deshalb unter anderem mechanische Belastung, Temperatur, Feuchtigkeit, chemische Umgebung und Anforderungen an die elektrische Isolation berücksichtigt werden. Einen ausführlichen Vergleich finden Sie in unserem Ratgeber „Welcher Kunststoff für welche Anwendung?“. 14,2 mm Innendurchmesser – weitere Maße beachten Für die Auswahl eines geeigneten Distanzstücks sind neben dem Innendurchmesser von 14,2 mm insbesondere Länge und Außendurchmesser relevant. Die Länge definiert den gewünschten Abstand zwischen den Bauteilen. Der Außendurchmesser beeinflusst dagegen Auflagefläche, Wandstärke und benötigten Bauraum. Weitere Größen finden Sie in unserer Übersicht der Abstandshalter und Distanzstücke aus Kunststoff.
Abstandshalter 15,2 mm
Distanzstücke aus Kunststoff mit 15,2 mm Innendurchmesser Distanzstücke aus Kunststoff mit 15,2 mm Innendurchmesser dienen der präzisen Distanzierung und Positionierung von Komponenten innerhalb einer Konstruktion. Die zentrale Bohrung kann beispielsweise für Schrauben, Bolzen oder andere Verbindungselemente genutzt werden. Durch verschiedene Längen und Außendurchmesser lassen sich die Abstandselemente passend zur jeweiligen Montagesituation auswählen. Wenn die Standardabmessung nicht zur Konstruktion passt Standardisierte beziehungsweise vorhandene Abmessungen können viele Anwendungen wirtschaftlich abdecken. In der Praxis gibt es jedoch Konstruktionen, bei denen ein anderer Innendurchmesser, ein besonderes Außenmaß oder eine exakt definierte Länge benötigt wird.Dann kann ein kundenspezifisches Distanzstück aus Kunststoff eine Alternative darstellen. Für die technische Prüfung einer Sonderanfertigung sind möglichst vollständige Angaben hilfreich. Dazu gehören beispielsweise: - Innen- und Außendurchmesser - Länge - gewünschter Werkstoff - benötigte Stückzahl - Toleranzen - besondere Einsatzbedingungen Idealerweise werden diese Informationen über eine technische Zeichnung übermittelt. Auch die geplante Menge spielt eine Rolle: Abhängig von Stückzahl, Geometrie und Werkstoff können unterschiedliche Fertigungsverfahren wirtschaftlich sinnvoll sein.Mehr zu diesem Thema erläutern wir in unserem Leitfaden „Kunststoffteile nach Zeichnung fertigen lassen“. Weitere Distanzstücke aus Kunststoff Neben 15,2 mm Innendurchmesser stehen zahlreiche weitere Abmessungen zur Auswahl. Diese finden Sie in unserer Kategorie Abstandshalter aus Kunststoff. Sofern keine Standardausführung zu Ihrer Konstruktion passt, können Sie uns gerne die benötigten Maße oder eine vorhandene Zeichnung zur Prüfung zukommen lassen.
Abstandshalter 16,2 mm
Abstandshalter aus Kunststoff mit 16,2 mm InnendurchmesserMit Abstandshaltern aus Kunststoff mit 16,2 mm Innendurchmesser lassen sich definierte Abstände innerhalb technischer Konstruktionen realisieren. Die durchgehende Bohrung ermöglicht gleichzeitig die Durchführung geeigneter Schrauben, Bolzen oder anderer Verbindungselemente. Zur Auswahl stehen unterschiedliche Längen und Außenmaße. Dadurch kann nicht nur die benötigte Distanz, sondern auch die äußere Geometrie des Abstandshalters passend zur Konstruktion gewählt werden. Toleranzen bei Kunststoff-Distanzstücken Gerade bei technischen Abstandshaltern stellt sich häufig die Frage, wie genau Innen- und Außendurchmesser sowie Länge ausgeführt werden müssen. Dabei gilt: Nicht jedes Maß benötigt automatisch dieselbe enge Toleranz. Bei einem Distanzstück kann beispielsweise die Länge funktionsentscheidend sein, weil sie den exakten Abstand zwischen zwei Bauteilen vorgibt. Der Außendurchmesser kann in derselben Anwendung dagegen möglicherweise deutlich weniger kritisch sein. Zusätzlich verhält sich Kunststoff hinsichtlich Maßhaltigkeit anders als Metall. Je nach Werkstoff können unter anderem Temperatur, Feuchtigkeitsaufnahme, Materialschwindung und Fertigungsverfahren Einfluss auf die späteren Abmessungen haben. Deshalb sollten insbesondere bei Sonderteilen die tatsächlich funktionskritischen Maße identifiziert und gezielt toleriert werden. Ausführliche Informationen hierzu finden Sie in unserem Ratgeber „Toleranzen bei Kunststoffteilen: Was ist zu beachten?“.Passende Abmessung auswählen Neben dem Innendurchmesser von 16,2 mm sind Außendurchmesser und Länge die wichtigsten geometrischen Auswahlkriterien. Weitere Kombinationen finden Sie unter Abstandshalter und Distanzstücke aus Kunststoff.
Abstandshalter 18,2 mm
Distanzstücke aus Kunststoff mit 18,2 mm InnendurchmesserDistanzstücke aus Kunststoff mit 18,2 mm Innendurchmesser können als konstruktive Abstandselemente im Maschinen-, Anlagen- und Gerätebau eingesetzt werden. Sie halten zwei Komponenten auf einer definierten Distanz und schaffen gleichzeitig eine zentrale Durchführung innerhalb der Konstruktion. Unterschiedliche Längen ermöglichen verschiedene Distanzhöhen. Über den Außendurchmesser lässt sich zusätzlich die äußere Geometrie passend zur jeweiligen Einbausituation auswählen. Kunststoff oder Metall als Abstandshalter? Abstandselemente werden traditionell häufig aus Metall gefertigt. Kunststoff kann jedoch je nach Anwendung konstruktive Vorteile bieten. Dazu gehören materialabhängig beispielsweise: - geringeres Gewicht - Korrosionsbeständigkeit - elektrische Isolation - Vermeidung direkter Metallkontakte - unterschiedliche chemische Beständigkeiten - große Auswahl technischer Kunststoffe Ob Kunststoff tatsächlich die bessere Lösung ist, muss allerdings anhand der konkreten Anforderungen entschieden werden. Bei hohen mechanischen Belastungen, besonderen Temperaturen oder anspruchsvollen Umgebungsbedingungen ist insbesondere die richtige Werkstoffauswahl entscheidend.Neben klassischen Kunststoffen wie PA, POM, PP oder PE stehen für spezielle Anwendungen auch technische beziehungsweise Hochleistungskunststoffe zur Verfügung. Welche Kriterien bei der Entscheidung zwischen metallischen und polymeren Komponenten relevant sind, erläutern wir in unserem Ratgeber „Kunststoff statt Metall“. 18,2-mm-Distanzstücke in verschiedenen GrößenNeben der Bohrung von 18,2 mm bestimmen vor allem Außendurchmesser und Länge die passende Ausführung.Weitere Innenmaße und Varianten finden Sie in unserer Auswahl an Kunststoff-Abstandshaltern und Distanzstücken.
Abstandshalter 20,2 mm
Abstandshalter aus Kunststoff mit 20,2 mm Innendurchmesser Abstandshalter mit 20,2 mm Innendurchmesser eignen sich für Konstruktionen, in denen eine größere zentrale Durchführung mit einem definierten Montageabstand kombiniert werden soll. Unterschiedliche Längen und Außenmaße ermöglichen eine Anpassung an verschiedene technische Einbausituationen. Bei größeren Distanzstücken sollte neben dem Innendurchmesser insbesondere die gesamte Bauteilgeometrie betrachtet werden. Innendurchmesser, Außendurchmesser und Wandstärke Der Innendurchmesser von 20,2 mm definiert die zentrale Öffnung des Abstandshalters. Der Außendurchmesser bestimmt zusammen mit dem Innenmaß gleichzeitig die vorhandene Wandstärke. Diese kann insbesondere bei mechanisch beanspruchten Bauteilen eine wichtige Rolle spielen. Die Länge wiederum legt den Abstand zwischen den montierten Komponenten fest. Damit erfüllen die drei Hauptabmessungen unterschiedliche Funktionen:Innendurchmesser: Platz für Durchführung beziehungsweise Verbindungselement Außendurchmesser: Außenkontur, Auflagefläche und Wandstärke Länge: gewünschter Abstand zwischen den Bauteilen Bei besonderen Anforderungen sollte zusätzlich der Werkstoff berücksichtigt werden. Festigkeit, Steifigkeit und Dimensionsstabilität unterscheiden sich teilweise erheblich zwischen verschiedenen technischen Kunststoffen.Für einen Überblick über PA, POM, PP, PE, PTFE, PVDF, PEEK und weitere Materialien empfehlen wir unseren Vergleich technischer Kunststoffe. Weitere Abmessungen verfügbar Andere Innendurchmesser sowie verschiedene Außenmaße und Längen finden Sie in unserer Übersicht der Kunststoff-Distanzstücke. Ist eine besondere Geometrie erforderlich, können abhängig von Menge und Anforderungen auch Sonderabmessungen geprüft werden.
Abstandshalter 22,2 mm
Distanzhülsen aus Kunststoff mit 22,2 mm InnendurchmesserDistanzhülsen aus Kunststoff mit 22,2 mm Innendurchmesser schaffen einen definierten Abstand zwischen Komponenten und können gleichzeitig eine größere zentrale Durchführung innerhalb der Konstruktion ermöglichen. Die Ausführungen unterscheiden sich hinsichtlich Länge und Außendurchmesser. Dadurch können die Distanzhülsen für verschiedene technische Einbausituationen ausgewählt werden. Was sollte eine technische Zeichnung für ein Distanzstück enthalten? Ist keine passende Standardgröße verfügbar, kann eine individuelle Fertigung geprüft werden. Je eindeutiger die technischen Anforderungen beschrieben sind, desto besser lässt sich beurteilen, welches Fertigungsverfahren geeignet und wirtschaftlich ist. Bei einem einfachen Abstandshalter sollten insbesondere folgende Angaben eindeutig definiert sein:- Innendurchmesser - Außendurchmesser - Länge - Werkstoff - erforderliche Toleranzen - benötigte Menge Darüber hinaus können beispielsweise Temperaturbereich, mechanische Belastung, chemische Einflüsse oder Anforderungen an die elektrische Isolation relevant sein. Besonders wichtig ist, funktionskritische Maße von weniger kritischen Abmessungen zu unterscheiden. Unnötig enge Toleranzen können die Fertigung eines Kunststoffteils erheblich aufwendiger machen. Weitere Hinweise zur Vorbereitung einer Anfrage finden Sie in unserem Leitfaden für Kunststoffteile nach Zeichnung. Standard oder Sonderanfertigung? Zunächst lohnt sich immer ein Blick auf die verfügbaren Standardgrößen. Weitere Ausführungen finden Sie unter Kunststoff-Abstandshalter und Distanzstücke. Sollte keine passende Abmessung vorhanden sein, können Sie uns Ihre Zeichnung oder technischen Vorgaben zur Prüfung zusenden.
Abstandshalter 25,5 mm
Abstandshalter aus Kunststoff mit 25,5 mm Innendurchmesser Abstandshalter aus Kunststoff mit 25,5 mm Innendurchmesser eignen sich für technische Konstruktionen mit größeren Durchführungen. Sie sorgen für einen definierten Abstand zwischen Bauteilen und können in verschiedenen Längen und Außenmaßen ausgeführt werden.Bei größeren Kunststoff-Distanzstücken gewinnt neben der Geometrie insbesondere die Auswahl des geeigneten Werkstoffs an Bedeutung. PA, POM oder ein anderer technischer Kunststoff? Welcher Kunststoff für einen Abstandshalter geeignet ist, hängt von der jeweiligen Anwendung ab. Polyamid (PA) wird häufig für technische Bauteile eingesetzt und bietet eine interessante Kombination aus Festigkeit und Zähigkeit. Zu berücksichtigen ist allerdings seine Feuchtigkeitsaufnahme.POM zeichnet sich dagegen durch eine geringe Feuchtigkeitsaufnahme und gute Dimensionsstabilität aus und kann deshalb für maßhaltige technische Komponenten interessant sein.Bei erhöhten Temperaturen, aggressiven Medien oder besonderen mechanischen Anforderungen können wiederum Werkstoffe wie PTFE, PVDF oder PEEK relevant werden. Entscheidend ist deshalb nicht die Frage nach dem allgemein „besten“ Kunststoff, sondern nach dem passenden Werkstoff für die konkrete Einsatzbedingung. Unser Ratgeber zur Auswahl technischer Kunststoffe erläutert die wichtigsten Unterschiede der verschiedenen Materialgruppen. Abmessungen im Zusammenhang betrachten Bei einer Bohrung von 25,5 mm sollten Außendurchmesser und Länge ebenfalls berücksichtigt werden. Innen- und Außenmaß bestimmen gemeinsam die Wandstärke, während die Länge die gewünschte Distanz innerhalb der Konstruktion festlegt. Weitere Größen finden Sie in unserer Kategorie Abstandshalter aus Kunststoff.
Abstandshalter 28,5 mm
Kunststoff-Abstandsbuchsen mit 28,5 mm Innendurchmesser Kunststoff-Abstandsbuchsen mit 28,5 mm Innendurchmesser kommen für Konstruktionen infrage, bei denen größere Bauteile oder Verbindungselemente mit einem definierten Abstand kombiniert werden sollen. Die Distanzbuchse übernimmt dabei eine einfache, aber konstruktiv wichtige Funktion: Sie hält Komponenten auf dem vorgesehenen Abstand. Verschiedene Längen und Außendurchmesser ermöglichen die Anpassung an unterschiedliche Einbausituationen.Funktionsmaße bei größeren AbstandsbuchsenGerade bei größeren Kunststoffteilen sollte bereits bei der Konstruktion geklärt werden, welche Maße tatsächlich funktionskritisch sind. Bei einer Abstandsbuchse kann beispielsweise die Länge besonders relevant sein, wenn sie einen exakt definierten Montageabstand erzeugen muss. Der Innendurchmesser muss genügend Raum für die vorgesehene Durchführung bieten. Der Außendurchmesser kann wiederum für Auflagefläche, Wandstärke oder Einbauraum entscheidend sein.Es ist deshalb nicht automatisch sinnvoll, sämtliche Abmessungen mit identisch engen Toleranzen zu versehen.Zusätzlich beeinflusst der verwendete Kunststoff die erreichbare und langfristig sinnvolle Maßhaltigkeit. Temperatur, Feuchtigkeit und das eingesetzte Fertigungsverfahren können hierbei eine Rolle spielen.Warum Kunststoffteile anders toleriert werden sollten als Metallteile, erläutern wir ausführlich in unserem Ratgeber zu Toleranzen bei Kunststoffteilen. Wenn die Standardbuchse nicht ausreicht Weitere Innenmaße und Größen finden Sie unter Distanzstücke und Abstandshalter aus Kunststoff. Bei besonderen Funktionsmaßen oder einer abweichenden Geometrie können außerdem kundenspezifische Lösungen geprüft werden.
Abstandshalter 30,5 mm
Abstandshalter aus Kunststoff mit 30,5 mm InnendurchmesserAbstandshalter aus Kunststoff mit 30,5 mm Innendurchmesser gehören zu den größeren Ausführungen innerhalb unseres Distanzstück-Sortiments. Sie können für technische Konstruktionen eingesetzt werden, bei denen eine größere zentrale Öffnung und gleichzeitig eine definierte Distanz zwischen zwei Komponenten erforderlich sind. Unterschiedliche Längen und Außendurchmesser ermöglichen eine Anpassung an verschiedene konstruktive Anforderungen. Vom Standard-Distanzstück zum Zeichnungsteil Je größer und spezieller eine Bauteilgeometrie wird, desto wichtiger ist die Frage, ob eine vorhandene Standardabmessung die Anforderungen tatsächlich erfüllt. Ist dies nicht der Fall, kann eine kundenspezifische Distanzhülse nach Zeichnung geprüft werden. Dabei sollte jedoch nicht nur die Geometrie festgelegt werden. Für eine wirtschaftliche Fertigung sind insbesondere folgende Informationen hilfreich: - Innen- und Außendurchmesser - benötigte Länge - Werkstoff - Stückzahl beziehungsweise Jahresbedarf - funktionskritische Toleranzen - Einsatztemperatur - mechanische Belastung - besondere Umgebungsbedingungen Aus diesen Anforderungen ergibt sich, welches Fertigungsverfahren für das Bauteil infrage kommt. Für kleinere Mengen kann beispielsweise eine spanende Fertigung interessant sein, während bei größeren Serien andere Herstellungsverfahren wirtschaftlicher werden können. Unser Ratgeber „Kunststoffteile nach Zeichnung fertigen lassen“ erläutert ausführlich, welche Informationen bei der Entwicklung und Beschaffung kundenspezifischer Kunststoffteile berücksichtigt werden sollten.Weitere Abstandshalter bei KufastBevor eine Sonderanfertigung erforderlich wird, lohnt sich der Vergleich mit den vorhandenen Größen. Diese finden Sie in unserer Übersicht der Abstandshalter und Distanzstücke aus Kunststoff.
Abstandshalter aus Kunststoff – Distanzhülsen und Distanzstücke in zahlreichen Abmessungen
Abstandshalter aus Kunststoff sind vielseitige Konstruktionselemente, die zur Herstellung definierter Abstände zwischen zwei oder mehreren Bauteilen eingesetzt werden. Ob im Maschinenbau, in der Elektrotechnik, im Gerätebau oder in industriellen Montagekonstruktionen – Kunststoff-Abstandshalter ermöglichen eine gezielte Positionierung und räumliche Trennung unterschiedlicher Komponenten.
Bei Kufast finden Sie ein umfangreiches Sortiment an Kunststoff-Abstandshaltern, Distanzhülsen, Abstandshülsen und Distanzstücken in zahlreichen Abmessungen. Unser Produktprogramm umfasst 18 verschiedene Innendurchmesser von 2,2 mm bis 30,5 mm. In Verbindung mit unterschiedlichen Außendurchmessern und Längen ergibt sich eine große Auswahl an Distanzteilen für unterschiedlichste technische Anforderungen.
Neben unseren Standardausführungen aus Polyamid (PA) natur prüfen wir auf Anfrage auch alternative Werkstoffe, besondere Abmessungen und kundenspezifische Distanzstücke nach Zeichnung.
Kunststoff-Abstandshalter in zahlreichen Abmessungen – von 2,2 bis 30,5 mm Innendurchmesser
Die Anforderungen an einen Abstandshalter unterscheiden sich je nach Konstruktion erheblich. Während in kompakten elektronischen Geräten häufig kleine Durchmesser benötigt werden, kommen im Maschinen- und Anlagenbau oftmals größere Distanzhülsen mit entsprechend dimensionierten Durchgangsöffnungen zum Einsatz.
Um möglichst viele dieser Anforderungen abzudecken, hat Kufast sein Sortiment an Abstandshaltern aus Kunststoff kontinuierlich erweitert.
Folgende Innendurchmesser sind in unserem Sortiment aufgeführt:
|
Innendurchmesser |
Innendurchmesser |
Innendurchmesser |
| 2,2 mm | 8,4 mm | 18,2 mm |
| 3,2 mm | 10,5 mm | 20,2 mm |
| 4,2 mm | 12,5 mm | 22,2 mm |
| 5,3 mm | 13,2 mm | 25,5 mm |
| 6,4 mm | 14,2 mm | 28,5 mm |
| 15,2 mm | 30,5 mm | |
| 16,2 mm |
Abhängig vom gewählten Innendurchmesser stehen unterschiedliche Außendurchmesser und zahlreiche Längen beziehungsweise Höhen zur Verfügung.
Damit lassen sich sowohl kleine Montageabstände als auch größere Zwischenräume innerhalb technischer Baugruppen realisieren.
Die verfügbaren Maßkombinationen können Sie über die einzelnen Produktfamilien in unserer Übersicht der Kunststoff-Abstandshalter auswählen.
Sollte die benötigte Abmessung nicht aufgeführt sein, prüfen wir gerne eine individuelle Fertigung. Weitere Informationen dazu finden Sie in unserem Magazinartikel „Kunststoffteile nach Zeichnung fertigen lassen – so gelingt Ihr Projekt“ .
Welche Abmessungen sind bei Kunststoff-Distanzhülsen entscheidend?
Für die Auswahl eines geeigneten Abstandshalters sind insbesondere drei geometrische Merkmale wichtig.
Innendurchmesser (d)
Der Innendurchmesser beschreibt die zentrale Durchgangsöffnung der Distanzhülse. Durch diese Öffnung kann beispielsweise eine Schraube, ein Bolzen oder ein anderes Verbindungselement geführt werden.
Außendurchmesser (D)
Der Außendurchmesser bestimmt die äußere Geometrie des Abstandshalters. Gemeinsam mit dem Innendurchmesser ergibt sich die Wandstärke des Bauteils. Gleichzeitig beeinflusst der Außendurchmesser die Auflagefläche und den benötigten Bauraum.
Länge beziehungsweise Höhe (H)
Die Höhe bestimmt den Abstand zwischen den angrenzenden Bauteilen. Sie gehört damit häufig zu den wichtigsten Funktionsmaßen eines Distanzstücks.
Ein Abstandshalter mit der Abmessung 8,4 × 15,0 × 20,0 mm besitzt beispielsweise einen Innendurchmesser von 8,4 mm, einen Außendurchmesser von 15,0 mm und eine Höhe von 20,0 mm.
Bei der Auswahl sollte berücksichtigt werden, dass die angegebenen Nennmaße fertigungsbedingten Toleranzen unterliegen können.
Welche Besonderheiten dabei zu beachten sind, erläutern wir ausführlich in unserem Magazinartikel „Toleranzen bei Kunststoffteilen – warum Kunststoff nicht wie Metall toleriert werden kann“ .
Abstandshalter, Distanzhülsen, Abstandshülsen und Distanzstücke – wo liegen die Unterschiede?
Im technischen Sprachgebrauch werden für Abstandselemente aus Kunststoff verschiedene Bezeichnungen verwendet. Besonders verbreitet sind die Begriffe Kunststoff-Abstandshalter, Distanzhülse, Abstandshülse, Distanzstück, Distanzrolle und Abstandsbuchse.
In vielen Anwendungen beschreiben diese Begriffe zylindrische Bauteile mit einer zentralen Durchgangsbohrung, die einen definierten Abstand zwischen zwei Komponenten herstellen.
Die konkrete Funktion kann jedoch unterschiedlich sein. Während bei einer Abstandshülse häufig die Distanzierung im Vordergrund steht, können bei anderen Ausführungen zusätzlich die Führung eines Befestigungselements, die elektrische Trennung oder besondere Anforderungen an die Auflagefläche relevant sein.
Eine weitere Produktgruppe mit teilweise ähnlichen geometrischen Eigenschaften bilden unsere Lagerbuchsen und Isolierhülsen aus Kunststoff.
Während Abstandshalter vorrangig zur Herstellung definierter Zwischenräume eingesetzt werden, können Lagerbuchsen beispielsweise Führungs- oder Lagerfunktionen übernehmen. Isolierhülsen dienen dagegen häufig der räumlichen oder elektrischen Trennung von Bauteilen.
Entscheidend für die Auswahl sind deshalb immer die benötigte Funktion, die Abmessungen und der eingesetzte Werkstoff.
Abstandshalter aus Polyamid (PA) natur
Ein wesentlicher Bestandteil unseres Standardsortiments sind Abstandshalter aus Polyamid in der Farbe natur.
Polyamid gehört zu den etablierten technischen Kunststoffen und wird aufgrund seiner vielseitigen Eigenschaften für zahlreiche industrielle Verbindungselemente und Konstruktionsteile eingesetzt.
Zu den wesentlichen Eigenschaften gehören:
• Geringes Eigengewicht gegenüber vielen metallischen Werkstoffen
• Gute mechanische Festigkeit und Zähigkeit
• Elektrisch isolierende Eigenschaften
• Korrosionsfreiheit
• Gute Beständigkeit gegenüber vielen Ölen und Fetten
• Vielseitige Einsatzmöglichkeiten im industriellen Umfeld
Ein Vorteil gegenüber metallischen Distanzhülsen besteht darin, dass Polyamid nicht rostet. Gleichzeitig können seine elektrisch isolierenden Eigenschaften bei bestimmten Konstruktionen von Bedeutung sein.
Bei der konstruktiven Auslegung sollte allerdings berücksichtigt werden, dass Polyamid Feuchtigkeit aufnehmen kann. Dadurch können sich die Abmessungen und mechanischen Eigenschaften abhängig von den jeweiligen Einsatzbedingungen verändern.
Gerade bei höheren mechanischen Belastungen oder engen Maßtoleranzen sollte die Werkstoffauswahl deshalb sorgfältig erfolgen.
Weitere Informationen zu den Eigenschaften von Polyamid und anderen technischen Kunststoffen finden Sie in unserem Magazinbeitrag „Welcher Kunststoff für welche Anwendung? PA, POM, PP, PE, PTFE, PVDF und PEEK im Vergleich“.
Kunststoff-Distanzhülsen aus POM, glasfaserverstärktem Polyamid und weiteren Werkstoffen
Nicht jede Anwendung stellt dieselben Anforderungen an einen Abstandshalter. Neben den Abmessungen können beispielsweise Temperaturbeständigkeit, chemische Beständigkeit, mechanische Belastbarkeit oder elektrische Eigenschaften entscheidend sein.
Deshalb prüfen wir bei Kufast auf Anfrage auch Abstandshalter aus alternativen technischen Kunststoffen.
Polyoxymethylen (POM)
POM zeichnet sich durch eine hohe Steifigkeit, gute Dimensionsstabilität und geringe Feuchtigkeitsaufnahme aus. Der Werkstoff kann insbesondere bei technischen Distanzteilen interessant sein, bei denen Maßhaltigkeit und mechanische Eigenschaften eine wichtige Rolle spielen.
Glasfaserverstärktes Polyamid (PA GF)
Durch die Glasfaserverstärkung lassen sich die Steifigkeit und weitere mechanische Eigenschaften gegenüber unverstärktem Polyamid verändern. Für konstruktive Anwendungen mit höheren Anforderungen an die Steifigkeit kann dies eine interessante Alternative darstellen.
Polypropylen (PP)
PP besitzt ein geringes Eigengewicht und eine gute Beständigkeit gegenüber zahlreichen chemischen Medien. Je nach Anwendung kann dieser Werkstoff eine wirtschaftliche Alternative darstellen.
Polyetheretherketon (PEEK)
PEEK gehört zu den Hochleistungskunststoffen und wird unter anderem bei anspruchsvollen Temperaturbedingungen und erhöhten Anforderungen an die mechanischen Eigenschaften eingesetzt.
Polytetrafluorethylen (PTFE)
PTFE zeichnet sich durch eine sehr hohe chemische Beständigkeit und einen breiten Temperatureinsatzbereich aus. Aufgrund seiner vergleichsweise geringen Steifigkeit und seines Kriechverhaltens muss die mechanische Eignung jedoch besonders berücksichtigt werden.
Die Verfügbarkeit alternativer Materialien und Abmessungen wird individuell geprüft. Nicht sämtliche Werkstoffe gehören zu unserem regulären Standardsortiment.
Kunststoffvergleich im Kufast-Magazin.
Typische Einsatzbereiche von Kunststoff-Abstandshaltern
Kunststoff-Abstandshalter werden in zahlreichen industriellen Bereichen eingesetzt. Ihre wesentliche Aufgabe besteht darin, Bauteile innerhalb einer Konstruktion in einem bestimmten Abstand anzuordnen und gegebenenfalls gleichzeitig eine Durchführung für Befestigungselemente bereitzustellen.
Maschinen- und Anlagenbau
Im Maschinenbau werden Distanzhülsen beispielsweise eingesetzt, um Montageplatten, Abdeckungen, Halterungen oder andere Konstruktionselemente auf Abstand zu halten.
Durch die unterschiedlichen verfügbaren Höhen lassen sich definierte Zwischenräume schaffen, ohne mehrere einzelne Distanzscheiben miteinander kombinieren zu müssen.
Elektrotechnik und Elektronik
In elektrischen Geräten und elektronischen Baugruppen können Kunststoff-Abstandshalter zur räumlichen Trennung von Komponenten eingesetzt werden.
Hier sind insbesondere kleinere Innendurchmesser wie 2,2 mm, 3,2 mm und 4,2 mm interessant.
Die elektrisch isolierenden Eigenschaften vieler technischer Kunststoffe können dabei einen zusätzlichen Vorteil darstellen. Ob die erforderliche Isolation tatsächlich erreicht wird, hängt jedoch von der gesamten Konstruktion und den jeweiligen Betriebsbedingungen ab.
Geräte- und Apparatebau
Bei der Montage von Gehäusen, Abdeckungen oder technischen Einbauten ermöglichen Abstandshülsen eine definierte Positionierung einzelner Bauteile.
Die große Auswahl unterschiedlicher Durchmesser und Höhen erleichtert die Anpassung an vorhandene Konstruktionen.
Automatisierungs- und Steuerungstechnik
In automatisierten Anlagen können Distanzstücke beispielsweise zwischen Montageebenen, Halterungen oder Abdeckungen eingesetzt werden.
Sie schaffen den erforderlichen Bauraum für weitere Komponenten und ermöglichen eine konstruktiv übersichtliche Anordnung.
Fahrzeugbau und technische Leichtbaukonstruktionen
Auch im Fahrzeugbau und in gewichtsoptimierten Konstruktionen können Abstandshalter aus Kunststoff eine interessante Alternative zu metallischen Ausführungen darstellen.
Das geringe Eigengewicht und die Korrosionsfreiheit sind dabei mögliche Vorteile. Die erforderliche mechanische Belastbarkeit muss entsprechend der Anwendung berücksichtigt werden.
Weitere Anwendungsbeispiele für Kunststoff-Verbindungselemente finden Sie in unserem Kufast-Magazin rund um Kunststofftechnik und industrielle Verbindungselemente.
Vorteile von Kunststoff-Abstandshaltern gegenüber Metall
Ob ein Abstandshalter aus Kunststoff oder Metall eingesetzt werden sollte, hängt von den jeweiligen Anforderungen ab.
Kunststoff-Distanzhülsen können insbesondere dann interessant sein, wenn neben der geometrischen Distanzierung weitere Eigenschaften des Werkstoffs genutzt werden sollen.
Zu den möglichen Vorteilen zählen:
• Gewichtsreduzierung: Kunststoff-Abstandshalter besitzen gegenüber vielen metallischen Ausführungen ein deutlich geringeres Eigengewicht.
• Korrosionsfreiheit: Technische Kunststoffe rosten nicht und benötigen daher keinen zusätzlichen Rostschutz.
• Elektrische Isolation: Geeignete Kunststoffwerkstoffe können eine elektrisch isolierende Trennung ermöglichen.
• Große Auswahl an Abmessungen: Unterschiedliche Innen- und Außendurchmesser sowie Höhen ermöglichen eine Anpassung an zahlreiche Konstruktionen.
• Materialvielfalt: Je nach Anforderung können verschiedene technische Kunststoffe eingesetzt werden.
• Individuelle Fertigungsmöglichkeiten: Sonderabmessungen und abweichende Geometrien können auf ihre technische und wirtschaftliche Umsetzbarkeit geprüft werden.
Bei hohen mechanischen Belastungen oder erhöhten Temperaturen können metallische Distanzhülsen allerdings Vorteile besitzen.
Weitere Informationen zur Auswahl geeigneter Kunststoffe für technische Bauteile finden Sie in unserem Magazinartikel über die Eigenschaften verschiedener Kunststoffmaterialien.
Definierte Distanzierung statt mehrerer Unterlegscheiben
Bei technischen Montagekonstruktionen werden teilweise mehrere Unterlegscheiben übereinandergelegt, um einen bestimmten Abstand zwischen Bauteilen herzustellen.
Gerade bei wiederkehrenden Serienmontagen kann die Verwendung eines einzelnen Abstandshalters eine konstruktiv übersichtlichere Lösung darstellen.
Eine Distanzhülse mit der benötigten Höhe ermöglicht es, den vorgesehenen Zwischenraum mit nur einem Bauteil herzustellen.
Dadurch kann sich die Anzahl der benötigten Einzelteile reduzieren. Gleichzeitig lassen sich Montageabläufe vereinfachen und die benötigten Distanzmaße eindeutig in Zeichnungen und Stücklisten definieren.
Für Anwendungen, bei denen dagegen lediglich eine dünne Zwischenlage, eine größere Auflagefläche oder ein Oberflächenschutz benötigt wird, können unsere Kunststoff-Unterlegscheiben in zahlreichen Materialien und Abmessungen die geeignete Ergänzung darstellen.
Kunststoff-Abstandshalter mit Schrauben und Muttern kombinieren
Unsere zylindrischen Abstandshalter besitzen eine zentrale Durchgangsbohrung ohne eigenes Innengewinde.
Die Befestigung erfolgt über ein geeignetes Verbindungselement, das durch die Distanzhülse geführt wird.
Dadurch können Abstandshalter aus Kunststoff je nach Konstruktion sowohl mit metallischen Befestigungselementen als auch mit Schrauben und Muttern aus Kunststoff kombiniert werden.
Passende Verbindungselemente finden Sie ebenfalls in unserem Sortiment.
Unsere Kunststoffschrauben in unterschiedlichen DIN-Ausführungen und Abmessungen können für zahlreiche technische Verbindungen eingesetzt werden.
Ergänzend bieten wir Kunststoffmuttern sowie Unterlegscheiben aus Kunststoff für unterschiedliche industrielle Anwendungen an.
Durch die Kombination verschiedener Kunststoff-Verbindungselemente lassen sich konstruktive Anforderungen hinsichtlich Gewicht, Korrosionsbeständigkeit und elektrischer Isolation berücksichtigen.
Weitere technische Informationen zu den Einsatzmöglichkeiten von Kunststoffschrauben finden Sie in unserem Kufast-Magazin.
Sonderabmessungen und individuelle Kunststoff-Distanzstücke
Trotz unseres umfangreichen Standardsortiments kann es vorkommen, dass eine bestimmte Abmessung oder Ausführung nicht unmittelbar verfügbar ist.
Vielleicht wird ein abweichender Innendurchmesser benötigt, eine besondere Höhe ist erforderlich oder die Konstruktion verlangt einen anderen Werkstoff.
In solchen Fällen prüfen wir gerne die Möglichkeiten einer individuellen Fertigung beziehungsweise Beschaffung.
Je nach Geometrie, Werkstoff und Stückzahl kommen unterschiedliche Fertigungsverfahren infrage. Dazu gehören beispielsweise die spanende Bearbeitung oder die Herstellung im Spritzgussverfahren.
Für eine entsprechende Anfrage sind insbesondere folgende Informationen hilfreich:
• Gewünschter Innendurchmesser
• Benötigter Außendurchmesser
• Höhe beziehungsweise Länge
• Werkstoff und gegebenenfalls Farbe
• Benötigte Stückzahl oder Jahresbedarfsmenge
• Besondere Toleranzanforderungen
• Informationen zu den vorgesehenen Einsatzbedingungen
Sofern vorhanden, können Sie uns auch eine technische Zeichnung oder ein Muster zur Verfügung stellen.
Welche Fertigungsmöglichkeiten für individuelle Kunststoffteile infrage kommen, erläutern wir ausführlich in unserem Ratgeber „Kunststoffteile nach Zeichnung fertigen lassen – so gelingt Ihr Projekt“.
Toleranzen bei Kunststoff-Abstandshaltern beachten
Bei der Auswahl und Konstruktion von Abstandshaltern spielen neben den Nennmaßen auch die jeweiligen Fertigungstoleranzen eine wichtige Rolle.
Insbesondere der Innendurchmesser muss zur vorgesehenen Schraube beziehungsweise zum verwendeten Befestigungselement passen.
Die Höhe wiederum kann für die Funktion der gesamten Baugruppe entscheidend sein, wenn ein bestimmter Abstand zwischen zwei Komponenten eingehalten werden muss.
Technische Kunststoffe unterscheiden sich hinsichtlich ihrer thermischen Ausdehnung, Feuchtigkeitsaufnahme und mechanischen Eigenschaften von metallischen Werkstoffen.
Deshalb sollten besonders enge Toleranzanforderungen bereits vor der Fertigung abgestimmt werden.
Ausführliche Informationen zu diesem Thema finden Sie in unserem Fachbeitrag „Toleranzen bei Kunststoffteilen – warum Kunststoff nicht wie Metall toleriert werden kann“.
Häufig gestellte Fragen zu Kunststoff-Abstandshaltern
Wofür werden Abstandshalter aus Kunststoff verwendet?
Abstandshalter dienen dazu, einen definierten Abstand zwischen zwei oder mehreren Bauteilen herzustellen. Sie werden beispielsweise zwischen Montageplatten, Gehäusekomponenten, Abdeckungen oder anderen technischen Konstruktionselementen eingesetzt.
Welche Abmessungen bietet Kufast bei Kunststoff-Abstandshaltern an?
Unser Sortiment umfasst aktuell 18 verschiedene Innendurchmesser von 2,2 mm bis 30,5 mm. Je nach Produktfamilie stehen unterschiedliche Außendurchmesser und zahlreiche Höhen zur Verfügung. Die konkreten Maßkombinationen können Sie den jeweiligen Produktübersichten entnehmen.
Aus welchem Material bestehen die Abstandshalter?
Unsere regulären Standardausführungen bestehen aus Polyamid (PA) in der Farbe natur. Andere Werkstoffe wie POM, glasfaserverstärktes Polyamid, PP, PEEK oder PTFE können auf Anfrage hinsichtlich ihrer technischen und wirtschaftlichen Umsetzbarkeit geprüft werden.
Sind Abstandshalter und Distanzhülsen dasselbe?
Die Begriffe werden im technischen Sprachgebrauch häufig für vergleichbare Bauteile verwendet. Auch die Bezeichnungen Abstandshülse, Distanzstück oder Distanzrolle sind verbreitet. Entscheidend sind die benötigte Geometrie und die Funktion innerhalb der Konstruktion.
Gibt es Kunststoff-Abstandshalter für metrische Schrauben?
Kufast bietet zahlreiche Innendurchmesser an, die je nach Einbausituation für metrische Verschraubungen verwendet werden können. Die erforderlichen Toleranzen und das benötigte Montagespiel sind dabei zu berücksichtigen.
Können Abstandshalter aus Kunststoff elektrisch isolieren?
Viele technische Kunststoffe, darunter Polyamid und POM, besitzen elektrisch isolierende Eigenschaften. Ob ein Abstandshalter die gewünschte Isolationsfunktion innerhalb einer Baugruppe erfüllt, hängt allerdings auch von der Konstruktion, den Umgebungsbedingungen und den verwendeten Befestigungselementen ab.
Können Kunststoff-Abstandshalter mit Metallschrauben verwendet werden?
Ja. Abstandshalter aus Kunststoff können je nach Ausführung sowohl mit Metallschrauben als auch mit Kunststoffschrauben kombiniert werden. Entscheidend ist, dass die Abmessungen und mechanischen Anforderungen aufeinander abgestimmt sind.
Sind auch Sonderabmessungen erhältlich?
Neben den verfügbaren Standardabmessungen prüft Kufast auch kundenspezifische Abstandshalter und Distanzhülsen. Senden Sie uns hierzu idealerweise die gewünschten Abmessungen, den Werkstoff und die benötigte Stückzahl oder eine technische Zeichnung.
Welche Höhe sollte ein Kunststoff-Abstandshalter besitzen?
Die benötigte Höhe richtet sich nach dem vorgesehenen Abstand zwischen den angrenzenden Bauteilen. Dabei sollten auch mögliche mechanische Belastungen, Fertigungstoleranzen und die Eigenschaften des eingesetzten Kunststoffs berücksichtigt werden.
Kunststoff-Abstandshalter und Distanzhülsen bei Kufast anfragen
Sie benötigen Abstandshalter, Distanzhülsen oder Distanzstücke aus Kunststoff für Ihre technische Anwendung?
Bei Kufast finden Sie eine umfangreiche Auswahl an Abstandshaltern aus Polyamid natur mit 18 verschiedenen Innendurchmessern von 2,2 bis 30,5 mm sowie zahlreichen Kombinationen aus Außendurchmesser und Länge.
Ob einzelne Standardabmessungen, wiederkehrende Serienbedarfe oder individuelle Anforderungen – wir unterstützen Sie gerne bei der Suche nach geeigneten Kunststoff-Distanzteilen.
Nutzen Sie unsere Produktübersicht für Abstandshalter aus Kunststoff, um die benötigten Abmessungen auszuwählen und uns Ihre Anfrage über den Anfragewarenkorb zu übermitteln.
Sollte die gewünschte Ausführung nicht aufgeführt sein, sprechen Sie uns gerne an. Wir prüfen, welche technischen und wirtschaftlichen Möglichkeiten für Ihre Anwendung bestehen.
Kufast GmbH – Smart plastic solutions.
