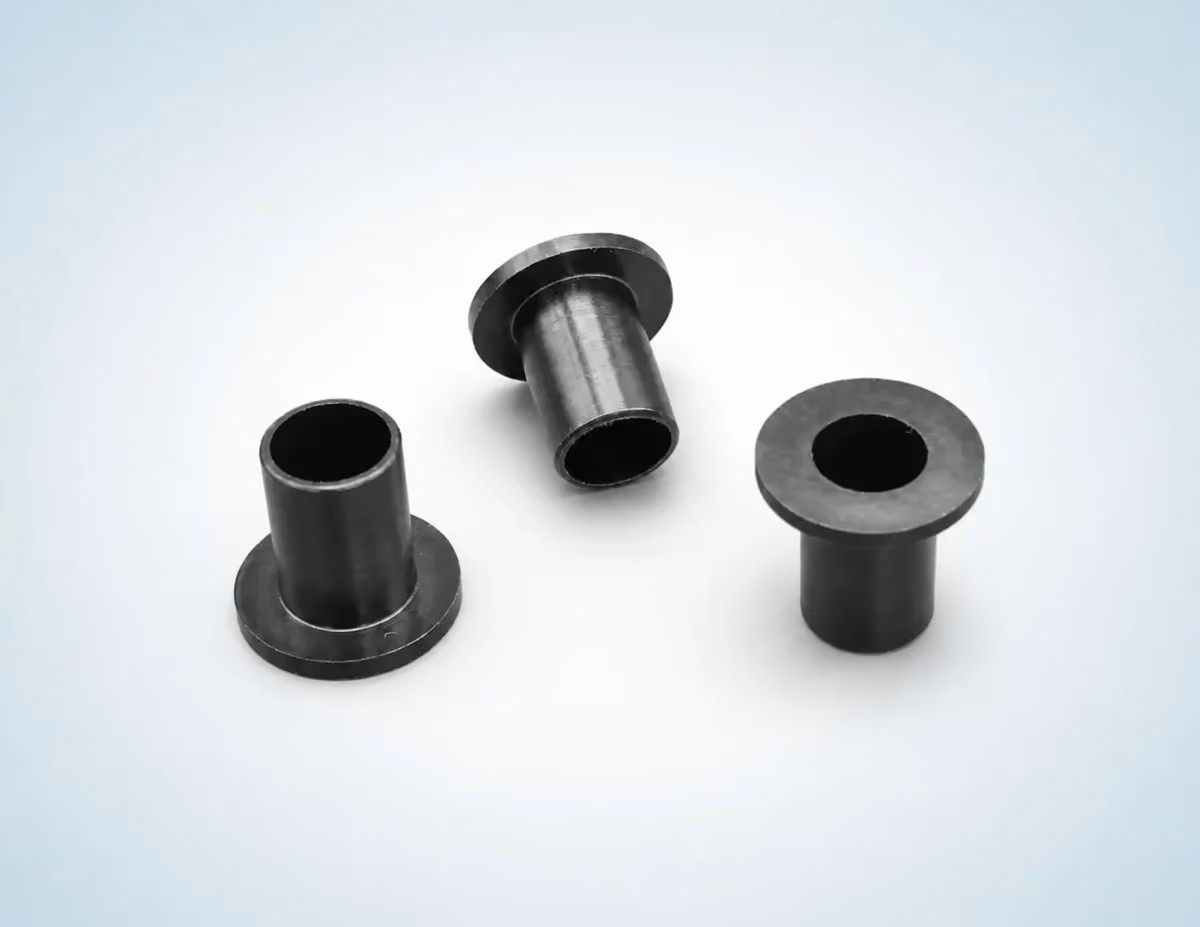

Lagerbuchsen aus Kunststoff
Lagerbuchsen aus POM
Lagerbuchsen mit Bund aus POM Lagerbuchsen mit Bund aus POM eignen sich besonders für technische Anwendungen, bei denen gute Maßhaltigkeit, hohe Steifigkeit und günstige Gleiteigenschaften gefragt sind. Polyoxymethylen (POM) ist ein etablierter technischer Kunststoff für mechanische Funktionsteile und nimmt im Vergleich zu Polyamid nur wenig Feuchtigkeit auf. Die Kombination dieser Materialeigenschaften mit der einseitigen Bundgeometrie macht POM-Bundbuchsen für zahlreiche Führungs-, Lagerungs- und Positionierungsaufgaben interessant. Eigenschaften von POM-LagerbuchsenPOM zeichnet sich durch eine Kombination aus mechanischer Festigkeit, Dimensionsstabilität und guten Reibungs- und Verschleißeigenschaften aus. Typische Eigenschaften sind: - gute Dimensionsstabilität - geringe Feuchtigkeitsaufnahme - hohe Steifigkeit - gute Gleiteigenschaften - gute Verschleißfestigkeit - korrosionsbeständig - gut für mechanische Funktionsteile geeignet Gerade die geringe Feuchtigkeitsaufnahme kann gegenüber Polyamid interessant sein, wenn Maßhaltigkeit und gleichbleibende Abmessungen innerhalb der Konstruktion eine wichtige Rolle spielen.POM-Bundbuchsen als Führungs- und Gleitlagerbuchsen POM wird häufig für Bauteile verwendet, bei denen Bewegung, Führung und mechanische Funktion im Vordergrund stehen. Lagerbuchsen aus POM können beispielsweise zur Führung von Bolzen oder Achsen sowie zur Positionierung unterschiedlicher Bauteile eingesetzt werden. Der einseitige Bund schafft zusätzlich eine axiale Auflagefläche beziehungsweise einen Anschlag. Aufgrund der guten Gleiteigenschaften ist POM darüber hinaus ein interessanter Werkstoff für Gleitlagerbuchsen aus Kunststoff. Ob eine konkrete Bundbuchse als Gleitlager geeignet ist, hängt jedoch nicht allein vom Material ab. Belastung, Gleitgeschwindigkeit, Temperatur, Gegenlauffläche und weitere Betriebsbedingungen müssen ebenfalls berücksichtigt werden. POM-Isolierbuchsen und Isolierhülsen Neben mechanischen Anwendungen können POM-Buchsen aufgrund der elektrisch isolierenden Eigenschaften des Kunststoffs auch zur Trennung verschiedener Komponenten eingesetzt werden. Der zylindrische Buchsenkörper kann beispielsweise eine Schraube oder einen Bolzen gegenüber einer Bohrung trennen, während der Bund zusätzlich eine Auflagefläche aus Kunststoff bildet. Je nach Anwendung werden entsprechende Bauteile daher auch als Isolierbuchsen oder Isolierhülsen aus POM bezeichnet. Lagerbuchsen aus POM in vielen Abmessungen Bei Kufast erhalten Sie POM-Lagerbuchsen mit Bund in zahlreichen Kombinationen aus Innen- und Außendurchmesser sowie unterschiedlichen Längen. Zusätzlich sind Bunddurchmesser und Bundstärke für die Auswahl der passenden Ausführung relevant.Weitere Materialien und verfügbare Varianten finden Sie in unserer Übersicht der Lagerbuchsen mit Bund aus Kunststoff. Wenn Sie POM mit PA, PTFE, PEEK oder anderen Kunststoffen vergleichen möchten, finden Sie weitere Informationen in unserem Vergleich technischer Kunststoffe.Individuelle Bundbuchsen aus POM Neben Standardabmessungen können wir abhängig von Menge, Geometrie und technischen Anforderungen auch kundenspezifische Kunststoffbuchsen aus POM prüfen. Dabei können beispielsweise Innendurchmesser, Außendurchmesser, Länge, Bundgeometrie und weitere konstruktive Merkmale auf Ihre Anwendung abgestimmt werden. Senden Sie uns hierfür Ihre gewünschten Abmessungen oder eine Zeichnung. Weitere Möglichkeiten finden Sie unter kundenspezifische Kunststoffteile nach Zeichnung.
Lagerbuchsen aus Polyamid + 25% Glasfaser
Lagerbuchsen mit Bund aus PA GF25 – glasfaserverstärktes PolyamidLagerbuchsen mit Bund aus PA GF25 bestehen aus Polyamid mit einem Glasfaseranteil von 25 %. Durch die Glasfaserverstärkung werden insbesondere Steifigkeit und Formstabilität gegenüber unverstärktem Polyamid erhöht. Damit eignen sich glasfaserverstärkte Kunststoffbuchsen für technische Konstruktionen, bei denen eine steifere Ausführung der Lager- oder Bundbuchse gefragt ist. Die einseitige Bundgeometrie ermöglicht gleichzeitig eine Führung innerhalb der Bohrung sowie eine zusätzliche axiale Auflagefläche. Eigenschaften von PA GF25 Durch die Verstärkung des Polyamids mit 25 % Glasfasern verändern sich die mechanischen Eigenschaften gegenüber unverstärktem PA. Typische Eigenschaften von PA GF25 sind: - erhöhte Steifigkeit - gute mechanische Festigkeit - verbesserte Formstabilität - gute Verschleißfestigkeit - geringes Gewicht gegenüber metallischen Lösungen- korrosionsbeständig - für zahlreiche technische Konstruktionen geeignetDie Glasfaserverstärkung macht PA GF25 insbesondere dann interessant, wenn eine höhere Steifigkeit beziehungsweise geringere Verformung des Kunststoffbauteils angestrebt wird. Auch glasfaserverstärktes Polyamid kann Feuchtigkeit aufnehmen. Anforderungen an Abmessungen und Toleranzen sollten deshalb immer unter Berücksichtigung des Werkstoffs und der Einsatzbedingungen betrachtet werden. Weitere Informationen dazu finden Sie in unserem Beitrag über Toleranzen bei Kunststoffteilen. Glasfaserverstärkte Bundbuchsen für technische Konstruktionen Lagerbuchsen aus PA GF25 können beispielsweise zur Führung, Positionierung und konstruktiven Trennung von Bauteilen eingesetzt werden. Der zylindrische Buchsenkörper wird innerhalb einer Bohrung aufgenommen. Der einseitige Bund bildet gleichzeitig eine zusätzliche Auflagefläche beziehungsweise einen axialen Anschlag.Dadurch eignen sich die Buchsen unter anderem für Konstruktionen mit Schrauben, Bolzen oder Achsen. Je nach konkreter Anwendung können die Bauteile auch als Bundbuchsen, Isolierbuchsen oder Isolierhülsen aus glasfaserverstärktem Polyamid eingesetzt werden. Bei bewegten Anwendungen muss dagegen geprüft werden, ob PA GF25 hinsichtlich Reibung, Verschleiß und Gegenlauffläche für den vorgesehenen Einsatz als Gleitlagerbuchse geeignet ist. PA GF25 oder unverstärktes Polyamid? Ob PA GF25 oder PA natur die bessere Lösung darstellt, hängt von den Anforderungen der Konstruktion ab.Unverstärktes Polyamid bietet eine ausgewogene Kombination aus Festigkeit, Zähigkeit und Verschleißfestigkeit. Durch die Glasfaserverstärkung werden insbesondere Steifigkeit und Formstabilität erhöht. Eine Glasfaserverstärkung ist deshalb nicht grundsätzlich für jede Anwendung besser. Entscheidend sind unter anderem Belastung, Bewegung, Bauteilgeometrie, Umgebungsbedingungen und die benötigten mechanischen Eigenschaften. Einen umfassenderen Überblick über unterschiedliche Werkstoffe erhalten Sie in unserem Ratgeber zu technischen Kunststoffen. Lagerbuchsen aus PA GF25 in vielen Abmessungen Bei Kufast stehen Lagerbuchsen mit Bund aus PA GF25 in zahlreichen Abmessungen zur Verfügung. Für die Auswahl sind insbesondere: - Innendurchmesser - Außendurchmesser- Länge - Bunddurchmesser - Bundstärke relevant. Weitere Werkstoffe und verfügbare Ausführungen finden Sie in unserer Kategorie Lagerbuchsen mit Bund aus Kunststoff. Kundenspezifische Lagerbuchsen aus PA GF25 Sie benötigen eine andere Abmessung oder eine spezielle Ausführung? Neben den verfügbaren Standardartikeln können abhängig von Stückzahl, Geometrie und technischen Anforderungen auch kundenspezifische Bundbuchsen aus glasfaserverstärktem Polyamid geprüft werden.Dabei können unter anderem Abmessungen, Bundgeometrie und weitere konstruktive Merkmale auf die jeweilige Anwendung abgestimmt werden. Weitere Informationen zu individuellen Kunststoffbauteilen finden Sie unter Kunststoffteile nach Zeichnung fertigen lassen.
Lagerbuchsen aus Polyamid
Lagerbuchsen mit Bund aus Polyamid (PA) natur Lagerbuchsen mit Bund aus Polyamid (PA) natur sind vielseitig einsetzbare Kunststoffbuchsen für technische Konstruktionen. Polyamid verbindet gute mechanische Eigenschaften mit geringem Gewicht und elektrisch isolierenden Eigenschaften und eignet sich dadurch für zahlreiche Anwendungen im Maschinen-, Geräte- und Anlagenbau. Die einseitig ausgeführte Bundgeometrie ermöglicht es, neben der Führung innerhalb einer Bohrung gleichzeitig eine zusätzliche Auflagefläche beziehungsweise einen axialen Anschlag zu schaffen. Je nach Anwendung können die Buchsen aus Polyamid deshalb als Lagerbuchsen, Bundbuchsen, Isolierhülsen oder Isolierbuchsen eingesetzt werden. Eigenschaften von Lagerbuchsen aus Polyamid Polyamid gehört zu den etablierten technischen Kunststoffen und bietet eine ausgewogene Kombination verschiedener Materialeigenschaften. Typische Eigenschaften sind: - gute Festigkeit und Zähigkeit - gute Verschleißfestigkeit - geringes Gewicht - elektrisch isolierende Eigenschaften - korrosionsbeständig - vielseitig für technische Bauteile einsetzbar Polyamid nimmt allerdings Feuchtigkeit aus seiner Umgebung auf. Dies kann Einfluss auf Abmessungen und mechanische Eigenschaften haben und sollte insbesondere bei Anwendungen mit höheren Anforderungen an die Maßhaltigkeit berücksichtigt werden.Weitere Informationen hierzu finden Sie in unserem Ratgeber zu Toleranzen bei Kunststoffteilen. Polyamid-Bundbuchsen für unterschiedliche Anwendungen Durch die Kombination aus Buchsenkörper und einseitigem Bund können Kunststoffbuchsen aus PA unterschiedliche konstruktive Funktionen übernehmen. Sie können beispielsweise zur Führung und Positionierung von Schrauben, Bolzen oder Achsen eingesetzt werden. Gleichzeitig kann der Bund als Anschlag oder zusätzliche Auflagefläche dienen. Aufgrund der elektrisch isolierenden Eigenschaften von Polyamid können entsprechende Bundbuchsen auch als Isolierhülsen aus Polyamid eingesetzt werden, sofern die Materialeigenschaften den jeweiligen elektrischen und konstruktiven Anforderungen entsprechen. Auch ein Einsatz als Gleitlagerbuchse aus Kunststoff kann abhängig von Belastung, Bewegung, Gegenlauffläche und weiteren Einsatzbedingungen geprüft werden. Viele Abmessungen aus PA natur Unsere Lagerbuchsen aus Polyamid natur sind in zahlreichen Kombinationen aus Innendurchmesser, Außendurchmesser und Länge erhältlich. Zusätzlich unterscheiden sich die Ausführungen hinsichtlich Bunddurchmesser und Bundstärke.Dadurch können passende Kunststoffbuchsen für unterschiedliche Einbausituationen ausgewählt werden. Sie benötigen einen anderen Werkstoff? Eine Übersicht über weitere Ausführungen finden Sie in unserer Kategorie Lagerbuchsen mit Bund aus Kunststoff. Mehr über die Unterschiede zwischen PA, POM und weiteren technischen Kunststoffen erfahren Sie außerdem in unserem Ratgeber zur Auswahl technischer Kunststoffe. Lagerbuchsen aus Polyamid bei Kufast anfragenSie finden die benötigte Abmessung nicht oder benötigen eine kundenspezifische Bundbuchse aus Polyamid?Neben verfügbaren Standardabmessungen prüfen wir auch individuelle Anforderungen hinsichtlich Abmessungen, Werkstoff, Farbe und Ausführung. Senden Sie uns dazu Ihre gewünschten Maße oder eine technische Zeichnung.
Lagerbuchsen mit Bund aus Kunststoff – Bundbuchsen, Isolierhülsen und Gleitlagerbuchsen
Lagerbuchsen mit Bund aus Kunststoff werden in zahlreichen technischen Konstruktionen zum Führen, Lagern, Positionieren oder Isolieren von Bauteilen eingesetzt. Durch den einseitigen Bund beziehungsweise Kragen unterscheiden sie sich von einfachen zylindrischen Buchsen: Neben der Führung innerhalb einer Bohrung entsteht eine zusätzliche Auflagefläche, die beispielsweise als axialer Anschlag oder zur Trennung angrenzender Bauteile genutzt werden kann.
Je nach Anwendung werden diese Bauteile auch als Bundbuchsen aus Kunststoff, Kunststoffbuchsen mit Bund, Isolierhülsen, Isolierbuchsen oder Gleitlagerbuchsen bezeichnet.
Bei Kufast erhalten Sie Lagerbuchsen mit Bund in zahlreichen Kombinationen aus Innendurchmesser, Außendurchmesser, Länge und Bundabmessung. Unterschiedliche Kunststoffe ermöglichen darüber hinaus eine gezielte Auswahl entsprechend der jeweiligen technischen Anforderungen.
Was ist eine Lagerbuchse mit Bund?
Eine Lagerbuchse mit Bund besteht aus einem zylindrischen Buchsenkörper und einem einseitig angeformten Bund beziehungsweise Kragen.
Der zylindrische Teil der Buchse wird in eine entsprechende Bohrung eingesetzt und kann beispielsweise einen Bolzen, eine Achse, Schraube oder ein anderes Bauteil aufnehmen. Der größere Durchmesser des Bundes liegt dagegen an der Bauteiloberfläche an.
Dadurch kann eine Bundbuchse aus Kunststoff mehrere konstruktive Aufgaben miteinander verbinden:
• Führung eines Bauteils innerhalb einer Bohrung
• Positionierung von Bolzen, Achsen oder Schrauben
• axialer Anschlag durch den Bund
• Trennung angrenzender Bauteile
• elektrische Isolation
• Reduzierung des direkten Kontakts zwischen metallischen Komponenten
• je nach Werkstoff und Anwendung Einsatz als Gleitlagerbuchse
Die konkrete Funktion hängt dabei immer von Konstruktion, Belastung, Werkstoff und Einsatzbedingungen ab.
Lagerbuchsen mit Bund in vielen Abmessungen
Damit eine Kunststoffbuchse zur jeweiligen Konstruktion passt, sind mehrere Abmessungen entscheidend.
Zu den wichtigsten Maßen einer Lagerbuchse mit Bund gehören:
Innendurchmesser (d1)
Der Innendurchmesser bestimmt beispielsweise, welcher Bolzen, welche Schraube oder welche Achse durch die Buchse geführt werden kann.
Außendurchmesser (D)
Der Außendurchmesser muss auf die entsprechende Aufnahme beziehungsweise Bohrung abgestimmt werden.
Länge (L)
Die Länge bestimmt, über welchen Bereich die Buchse innerhalb der Konstruktion geführt wird.
Bund- beziehungsweise Kragendurchmesser
Der vergrößerte Durchmesser bildet die zusätzliche Auflagefläche der Bundbuchse.
Bundstärke
Auch die Stärke des Bundes kann für die Einbausituation und die axiale Positionierung relevant sein.
Bei Kufast stehen zahlreiche Abmessungsvarianten zur Verfügung. Innerhalb der jeweiligen Produktgruppen können die verfügbaren Lagerbuchsen nach Werkstoff und Abmessung ausgewählt werden.
Bundbuchsen aus Kunststoff – warum ist der Bund wichtig?
Der Bund ist das charakteristische Merkmal dieser Lagerbuchsen.
Während der zylindrische Teil innerhalb einer Bohrung sitzt, liegt der Bund auf der angrenzenden Oberfläche auf. Dadurch kann die Buchse radiale Führung und axiale Abstützung beziehungsweise Positionierung miteinander kombinieren.
Das kann beispielsweise dann interessant sein, wenn eine Buchse nicht vollständig durch eine Bohrung gezogen werden soll oder wenn zwischen zwei Bauteilen zusätzlich eine Kunststoffauflage benötigt wird.
Der Bund kann außerdem dazu beitragen, den direkten Kontakt unterschiedlicher Bauteile zu vermeiden.
Damit unterscheiden sich Lagerbuchsen mit Bund konstruktiv von einfachen Hülsen und Abstandshaltern aus Kunststoff, deren Hauptaufgabe in der Regel darin besteht, einen definierten Abstand zwischen Bauteilen herzustellen.
Kunststoff-Lagerbuchsen als Gleitlager
Eine Lagerbuchse kann abhängig von Werkstoff, Belastung, Geschwindigkeit und Umgebungsbedingungen auch als Gleitlager beziehungsweise Gleitlagerbuchse eingesetzt werden.
Bei einem Gleitlager bewegen sich zwei Bauteile relativ zueinander, ohne dass Wälzkörper wie Kugeln oder Rollen zwischen ihnen eingesetzt werden. Die Lagerbuchse bildet dabei die Gleitfläche zwischen beispielsweise einer Welle oder einem Bolzen und dem umgebenden Bauteil.
Kunststoffe können für solche Anwendungen interessante Eigenschaften bieten. Je nach verwendetem Werkstoff können beispielsweise gute Gleiteigenschaften, geringer Verschleiß, Korrosionsbeständigkeit oder ein geringes Gewicht von Vorteil sein.
Nicht jede Kunststoffbuchse und nicht jeder Kunststoff ist jedoch automatisch für jede Gleitlageranwendung geeignet. Belastung, Gleitgeschwindigkeit, Temperatur, Reibung, Verschleiß und die konkrete Gegenlauffläche müssen bei der Werkstoffauswahl berücksichtigt werden.
Lagerbuchsen mit Bund als Isolierhülsen
Ein weiterer wichtiger Einsatzbereich von Kunststoffbuchsen mit Bund ist die elektrische beziehungsweise konstruktive Isolation von Bauteilen.
In diesem Zusammenhang werden die Bauteile häufig als Isolierhülsen oder Isolierbuchsen aus Kunststoff bezeichnet.
Der zylindrische Teil der Isolierhülse kann beispielsweise eine Schraube oder einen Bolzen gegenüber der Wandung einer Bohrung trennen. Gleichzeitig schafft der Bund eine zusätzliche Kunststoffauflage zwischen Schraubverbindung und Bauteiloberfläche.
Gerade diese Kombination macht Isolierhülsen mit Bund für zahlreiche technische Konstruktionen interessant.
Soll zusätzlich auf der gegenüberliegenden Seite eine isolierende Zwischenlage geschaffen werden, können abhängig von der Konstruktion beispielsweise Unterlegscheiben aus Kunststoff eingesetzt werden.
So lassen sich unterschiedliche Komponenten einer Schraubverbindung gezielt voneinander trennen.
Isolierbuchse, Lagerbuchse oder Gleitlagerbuchse – wo liegt der Unterschied?
Die Begriffe beschreiben teilweise sehr ähnliche Bauteilgeometrien. Der wesentliche Unterschied liegt häufig in der Funktion innerhalb der Konstruktion.
Bei einer Lagerbuchse steht die Führung oder Lagerung eines Bauteils im Vordergrund.
Bei einer Gleitlagerbuchse findet zusätzlich eine Relativbewegung zwischen Buchse und beispielsweise Welle, Achse oder Bolzen statt.
Bei einer Isolierbuchse beziehungsweise Isolierhülse steht dagegen die elektrische oder konstruktive Trennung der Bauteile im Mittelpunkt.
Eine Kunststoffbuchse mit Bund kann deshalb – abhängig von Werkstoff und Konstruktion – unterschiedliche Aufgaben übernehmen.
Für die Auswahl sollte nicht allein die Produktbezeichnung entscheidend sein. Wichtiger sind die tatsächliche Funktion, Abmessungen, Belastungen und Einsatzbedingungen.
Welche Vorteile bieten Lagerbuchsen aus Kunststoff?
Gegenüber metallischen Buchsen können Kunststoff-Lagerbuchsen mit Bund je nach Werkstoff und Anwendung verschiedene Vorteile bieten:
• geringes Gewicht
• korrosionsfreie Werkstoffe
• elektrisch isolierende Eigenschaften
• keine zusätzliche metallische Beschichtung erforderlich
• zahlreiche Abmessungen realisierbar
• unterschiedliche Kunststoffe verfügbar
• verschiedene Farben je nach Werkstoff und Fertigungsverfahren möglich
• für zahlreiche technische Anwendungen einsetzbar
Ein weiterer Vorteil liegt in der großen Werkstoffvielfalt. Die Eigenschaften einer Lagerbuchse können dadurch gezielt an die jeweilige Anwendung angepasst werden.
Welcher Kunststoff geeignet ist, hängt unter anderem von mechanischer Belastung, Temperatur, Feuchtigkeit, chemischen Medien sowie Anforderungen an Reibung und Verschleiß ab.
Unterschiedliche Materialien für Lagerbuchsen mit Bund
Die Anforderungen an eine Lagerbuchse aus Kunststoff können sich erheblich unterscheiden. Deshalb ist die Auswahl des geeigneten Werkstoffs ein wichtiger Bestandteil der Konstruktion.
Je nach Material können beispielsweise folgende Eigenschaften im Vordergrund stehen:
• mechanische Festigkeit
• Steifigkeit
• Dimensionsstabilität
• Feuchtigkeitsaufnahme
• Gleit- und Verschleißverhalten
• Temperaturbeständigkeit
• Chemikalienbeständigkeit
• elektrische Isolation
Bei Kufast werden die Lagerbuchsen deshalb nach Werkstoffen gegliedert. Innerhalb der jeweiligen Materialgruppe finden Sie die verfügbaren Abmessungen.
Da das Sortiment kontinuierlich erweitert werden kann, finden Sie die konkreten Werkstoffe und Ausführungen direkt in den jeweiligen Produktgruppen.
Wo werden Lagerbuchsen mit Bund eingesetzt?
Kunststoffbuchsen mit Bund können in sehr unterschiedlichen technischen Bereichen eingesetzt werden.
Typische Anwendungen finden sich beispielsweise im:
• Maschinen- und Anlagenbau
• Gerätebau
• Elektro- und Elektronikbereich
• Fahrzeugbau
• Apparatebau
• Möbel- und Beschlagbereich
• Gehäusebau
• allgemeinen technischen Konstruktionen
Dabei kann je nach Anwendung die Lagerung, Führung, Isolation, Positionierung oder Trennung von Bauteilen im Vordergrund stehen.
Lagerbuchsen für Schrauben und Bolzen
Ein typischer Anwendungsfall ist die Führung beziehungsweise Isolation einer Schraube oder eines Bolzens innerhalb einer Bohrung.
Die Kunststoffbuchse verhindert dabei den unmittelbaren Kontakt zwischen dem durchgeführten Verbindungselement und dem umgebenden Bauteil. Der Bund schafft gleichzeitig eine zusätzliche Auflagefläche.
Abhängig von der Konstruktion können Lager- beziehungsweise Isolierbuchsen deshalb auch mit Kunststoffschrauben, Kunststoffmuttern und Unterlegscheiben aus Kunststoff kombiniert werden.
Damit lassen sich Verbindungslösungen realisieren, bei denen beispielsweise Korrosionsbeständigkeit, elektrische Isolation oder geringes Gewicht eine wichtige Rolle spielen.
Standardabmessungen oder kundenspezifische Bundbuchsen?
Nicht jede Konstruktion lässt sich mit einer vorhandenen Standardabmessung umsetzen.
Neben unserem Standardsortiment prüfen wir deshalb auch kundenspezifische Lagerbuchsen mit Bund.
Abhängig von Stückzahl, Geometrie, Werkstoff und Fertigungsverfahren können beispielsweise folgende Merkmale angepasst werden:
• Innendurchmesser
• Außendurchmesser
• Gesamtlänge
• Bunddurchmesser
• Bundstärke
• Werkstoff
• Farbe
• weitere konstruktive Merkmale
Damit können Kunststoffbuchsen gezielt auf die jeweilige Einbausituation abgestimmt werden.
Auch wenn Sie bereits eine technische Zeichnung besitzen, können Sie diese direkt bei uns anfragen. Weitere Informationen zu individuellen Bauteilen finden Sie unter Kunststoffteile nach Zeichnung fertigen lassen.
Toleranzen bei Kunststoffbuchsen berücksichtigen
Bei der Konstruktion einer Lagerbuchse sollten neben den Nennmaßen auch die erforderlichen Toleranzen berücksichtigt werden.
Kunststoffe verhalten sich dabei anders als metallische Werkstoffe. Material, Fertigungsverfahren, Bauteilgeometrie, Temperatur und Feuchtigkeit können Einfluss auf die erreichbare Maßhaltigkeit haben.
Insbesondere bei Passungen zwischen Bohrung, Lagerbuchse und Welle beziehungsweise Bolzen sollte deshalb frühzeitig geprüft werden, welche Toleranzen tatsächlich erforderlich sind.
Warum Kunststoffbauteile nicht wie Metall toleriert werden sollten, erklären wir ausführlicher in unserem Ratgeber zu Toleranzen bei Kunststoffteilen.
Lagerbuchsen mit Bund bei Kufast
Bei Kufast finden Sie Lagerbuchsen mit Bund aus Kunststoff in zahlreichen Abmessungen und unterschiedlichen Werkstoffen.
Ob die Buchse als Lagerbuchse, Bundbuchse, Gleitlagerbuchse, Isolierbuchse oder Isolierhülse eingesetzt wird, hängt von der jeweiligen Konstruktion und den technischen Anforderungen ab.
Neben verfügbaren Standardabmessungen prüfen wir auch kundenspezifische Lösungen hinsichtlich Abmessungen, Material, Farbe und Ausführung.
Sie finden die benötigte Lagerbuchse nicht direkt in unserem Sortiment? Senden Sie uns Ihre gewünschten Maße oder eine technische Zeichnung. Wir prüfen gerne, welche Standard- oder Sonderlösung für Ihre Anwendung infrage kommt.
Häufige Fragen zu Lagerbuchsen mit Bund (FAQ)
Was ist eine Lagerbuchse mit Bund?
Eine Lagerbuchse mit Bund besitzt einen zylindrischen Buchsenkörper und einen einseitig vergrößerten Bund beziehungsweise Kragen. Der Buchsenkörper sitzt innerhalb einer Bohrung, während der Bund eine zusätzliche Auflagefläche beziehungsweise einen axialen Anschlag bildet.
Was ist der Unterschied zwischen einer Lagerbuchse und einer Bundbuchse?
Eine Bundbuchse ist eine spezielle Bauform der Lagerbuchse. Charakteristisch ist der einseitige Bund, der zusätzlich zur radialen Führung eine axiale Anlagefläche bietet.
Können Kunststoff-Lagerbuchsen als Gleitlager verwendet werden?
Je nach Werkstoff, Konstruktion und Belastung können Kunststoffbuchsen als Gleitlagerbuchsen eingesetzt werden. Entscheidend sind unter anderem Belastung, Gleitgeschwindigkeit, Temperatur, Reibung, Verschleiß und Gegenlauffläche.
Können Lagerbuchsen auch als Isolierhülsen verwendet werden?
Ja, abhängig vom verwendeten Kunststoff und den technischen Anforderungen können Bundbuchsen zur elektrischen oder konstruktiven Trennung von Bauteilen eingesetzt werden. In dieser Funktion werden sie häufig als Isolierhülsen oder Isolierbuchsen bezeichnet.
Welche Maße sind bei einer Bundbuchse wichtig?
Wesentliche Maße sind Innendurchmesser, Außendurchmesser und Länge. Zusätzlich müssen bei einer Lagerbuchse mit Bund der Bunddurchmesser und die Bundstärke berücksichtigt werden.
Aus welchen Kunststoffen sind Lagerbuchsen erhältlich?
Lagerbuchsen mit Bund können aus unterschiedlichen technischen Kunststoffen hergestellt werden. Der geeignete Werkstoff richtet sich unter anderem nach Belastung, Temperatur, Feuchtigkeit, Chemikalienkontakt sowie den gewünschten Gleit- oder Isolationseigenschaften. Die bei Kufast verfügbaren Werkstoffe finden Sie in den jeweiligen Produktgruppen der Lagerbuchsen.
Gibt es Lagerbuchsen mit Bund in Sonderabmessungen?
Neben Standardabmessungen können abhängig von Stückzahl, Werkstoff und Fertigungsverfahren auch kundenspezifische Bundbuchsen geprüft werden. Dabei können beispielsweise Innen- und Außendurchmesser, Länge sowie Bunddurchmesser und Bundstärke an die Konstruktion angepasst werden.
